Τύποι συστημάτων υπερυψωμένου δαπέδου: Ποιο είναι το καλύτερο για το έργο σας;

Εισαγωγή: Γιατί πρέπει να νοιάζεστε για το τι υπάρχει κάτω από τα πόδια σας

Έχετε μπει ποτέ σε μια τεράστια αίθουσα διακομιστών και νιώσατε το έδαφος να υποχωρεί λίγο από κάτω σας; Ή παρατηρήσατε αυτά τα περίεργα τετράγωνα πλακάκια σε έναν πύργο ελέγχου αεροδρομίου; Δεν είναι κακή κατασκευή. Αυτό είναι ένα σύστημα υπερυψωμένου δαπέδου που κάνει τα μαγικά του.

Σκεφτείτε το σαν το ελβετικό μαχαίρι της οικοδομικής υποδομής. Κρύβει άσχημα καλώδια, δροσίζει τις καυτές μηχανές και σας επιτρέπει να αναδιατάξετε ένα ολόκληρο γραφείο χωρίς να προσλάβετε ηλεκτρολόγο για να σφυρίσει το σκυρόδεμα. Αλλά εδώ είναι το ερώτημα ενός εκατομμυρίου δολαρίων: Ποιος τύπος συστήματος υπερυψωμένου δαπέδου είναι πραγματικά κατάλληλος για το έργο σας ;

Η επιλογή του λάθος τύπου είναι ακριβώς σαν να εμφανίζεστε σε έναν γάμο με μπότες πεζοπορίας. Είναι τεχνικά εφικτό, αλλά θα νιώθετε άβολα όλη την ώρα — και όλοι γύρω σας θα το προσέξουν επίσης.Με τόσες πολλές διαθέσιμες επιλογές: χάλυβας, σκυρόδεμα, αλουμίνιο, ξύλινος πυρήνας, χαμηλού προφίλ και σχέδια υψηλού προφίλ, είναι εύκολο να αισθάνεστε συγκλονισμένοι. Το Dawn Floor εδώ θα σας βοηθήσει να το λύσετε. Μέχρι να ολοκληρώσετε την ανάγνωση αυτού του οδηγού, θα είστε σε θέση να επιλέξετε την τέλεια λύση δαπέδου για να μετατρέψετε τα προβλήματα κατασκευής σας σε ένα έργο χωρίς προβλήματα.

Τα βασικά: Πώς λειτουργούν πραγματικά τα υπερυψωμένα δάπεδα

Πριν βουτήξουμε στους διαφορετικούς τύπους, ας το κρατήσουμε απλό. Φανταστείτε να χτίζετε έναν δεύτερο όροφο που βρίσκεται μερικές ίντσες (ή λίγα πόδια) πάνω από την πραγματική πλάκα σκυροδέματος. Τώρα φανταστείτε ότι ο δεύτερος όροφος είναι κατασκευασμένος από αφαιρούμενα τετράγωνα.

Αυτό το κρυμμένο κενό από κάτω ονομάζεται 'Plenum'. Στα παραδοσιακά γραφεία, θάβετε καλώδια στους τοίχους. Σε ένα υπερυψωμένο δάπεδο, απλώς σκάει ένα πλακάκι, ρίχνει το καλώδιο μέσα και το κλείνει. Είναι σαν να έχεις ένα μυστικό υπόγειο κάτω από κάθε γραφείο.

The Pedestal (Τα πόδια)

Το βάθρο είναι μια ρυθμιζόμενη μεταλλική βάση που βιδώνει απευθείας στην πλάκα σκυροδέματος. Είναι το σκέλος του συστήματος. Μπορείτε να το στρίψετε προς τα πάνω ή προς τα κάτω για να βεβαιωθείτε ότι το δάπεδο είναι τέλεια επίπεδο, ακόμα κι αν η αρχική πλάκα είναι στραβή.

The Stringer (The Skeleton)

Οι χορδές είναι προαιρετικές οριζόντιες μεταλλικές ράβδοι που κουμπώνουν στα βάθρα. Συνδέουν τα πάντα μαζί σε ένα άκαμπτο πλέγμα. Σκεφτείτε το σαν τον σκελετό που κρατά το σώμα όρθιο.

The Panel (The Floor You Walk On)

Αυτό είναι το πραγματικό πλακίδιο. Έρχεται σε χάλυβα, αλουμίνιο, σκυρόδεμα ή ξύλο. Το υλικό αυτού του πάνελ είναι αυτό που καθορίζει τον 'τύπο' του υπερυψωμένου δαπέδου που πρόκειται να συζητήσουμε.

Οι κύριες κατηγορίες: Stringer εναντίον Stringer-Less

Εδώ σκοντάφτουν οι περισσότεροι άνθρωποι. Χρειάζεστε ένα συνδεδεμένο πλέγμα ή ανεξάρτητα πόδια;

Τα συστήματα Stringer είναι στερεά. Είναι ο καλύτερος φίλος σας εάν ζείτε σε μια ζώνη σεισμού ή αν σκοπεύετε να ρίξετε rack server 2.000 λιβρών σε όλο το πάτωμα. Το μειονέκτημα; Αυτές οι μεταλλικές ράβδοι εμποδίζουν τη ροή του αέρα από κάτω και χρειάζονται περισσότερο χρόνο για να εγκατασταθούν.

Τα συστήματα χωρίς stringer είναι το αντίθετο. Τα βάθρα στέκονται μόνα τους και τα πλακάκια κλειδώνουν απευθείας στις κεφαλές χρησιμοποιώντας τη βαρύτητα ή έναν μηχανισμό περιστροφής. Είναι φθηνότερα, πιο γρήγορα στην εγκατάσταση και επιτρέπουν πολύ καλύτερη ροή αέρα. Αλλά μπορούν να αισθάνονται λίγο αναπηδώντας κάτω από βαριά πόδια. Συνιστώ χωρίς χορδές για γραφεία και κορδόνια για βαριά βιομηχανική χρήση.

Σημασία ύψους: Χαμηλό προφίλ έναντι υψηλού προφίλ

Πόσο χώρο χρειάζεστε πραγματικά κάτω από το πάτωμα;

Τα συστήματα χαμηλού προφίλ βρίσκονται σε απόσταση μεταξύ 2 και 6 ιντσών από την πλάκα. Δεν μπορείτε να συρθείτε από κάτω. Απλώς περνάτε τα καλώδια σαν νίντζα. Αυτό είναι τέλειο για καλώδια δικτύου και λεπτά καλώδια τροφοδοσίας σε γραφείο.

Τα συστήματα υψηλού προφίλ φτάνουν από τις 12 ίντσες μέχρι τα 4 πόδια. Μπορείτε κυριολεκτικά να περπατήσετε κάτω από αυτούς τους ορόφους. Στα κέντρα δεδομένων αρέσει αυτό γιατί χρειάζονται τεράστιους αγωγούς κλιματισμού για να ωθήσουν τον κρύο αέρα μέσα από το plenum. Απλώς θυμηθείτε, τα υψηλότερα προφίλ σημαίνουν ότι χάνετε περιθώριο κεφαλής και ξοδεύετε περισσότερα χρήματα.

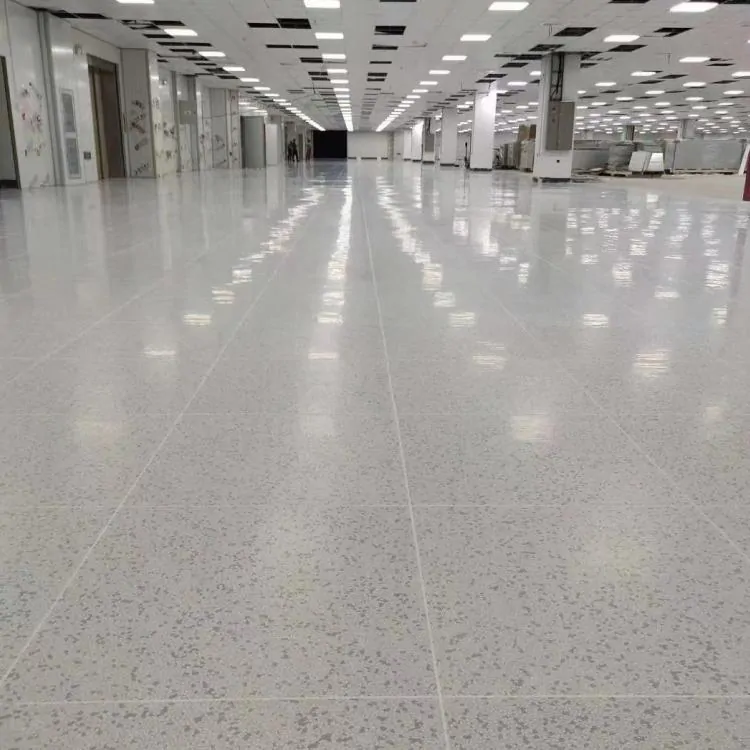

Τύπος Α: Πάνελ με έγκλειστο χάλυβα (The Workhorse)

Εάν μπείτε σε ένα τυπικό εταιρικό κέντρο δεδομένων, στέκεστε σε ατσάλι. Πρόκειται για δύο λεπτά φύλλα γαλβανισμένου χάλυβα με ελαφρύ τσιμέντο ή κοίλο κέντρο.

Γιατί τους αγαπούν οι άνθρωποι; Δύναμη. Ο χάλυβας δεν ραγίζει υπό πίεση. Μπορείτε να κυλήσετε έναν πλήρως φορτωμένο γρύλο παλετών πάνω του και απλώς σηκώσει τους ώμους του. Είναι επίσης πυρίμαχο και σχετικά φθηνό.

Το μειονέκτημα; Θόρυβος. Ρίξτε ένα κλειδί σε ένα ατσάλινο πάτωμα και όλοι στο δωμάτιο θα γυρίσουν. Επίσης σκουριάζουν αν χύσεις καφέ και τον αφήσεις και διοχετεύουν ηλεκτρισμό σαν τρελοί, οπότε καλύτερα να έχεις καλή γείωση.

Τύπος Β: Πάνελ θειικού ασβεστίου (The Silent Giant)

Έχετε περπατήσει ποτέ σε υπερυψωμένο δάπεδο που μοιάζει ακριβώς με συμπαγές σκυρόδεμα; Αυτό είναι το θειικό ασβέστιο. Αυτά τα πάνελ είναι κατασκευασμένα από μείγμα γύψου και ινών, στη συνέχεια σφραγίζονται με λεπτό μεταλλικό δέρμα.

Είναι βαριά. Εννοώ πολύ βαρύ. Αλλά αυτή η μάζα τους δίνει δύο υπερδυνάμεις. Για αρχή, είναι νεκρά ήσυχα. Χωρίς ηχώ, χωρίς κούφιο ήχο τυμπάνου. Επίσης, δεν δονούνται, κάτι που είναι κρίσιμο για τον ευαίσθητο εργαστηριακό εξοπλισμό.

Τα άσχημα νέα; Βάρος. Εάν βρίσκεστε σε έναν επάνω όροφο, το κτήριο σας μπορεί να στενάζει κάτω από το φορτίο. Ένα άλλο πράγμα που πρέπει να προσέξετε: αν σκάσει ένας σωλήνας, οι άκρες φουσκώνουν σαν σφουγγάρι. Μόλις συμβεί αυτό, το κεραμίδι καταστρέφεται.

Τύπος C: Πάνελ αλουμινίου (The Lightweight Specialist)

Το αλουμίνιο είναι το ανθρακόνημα του κόσμου του υπερυψωμένου δαπέδου. Είναι ακριβό, ελαφρύ και δεν σκουριάζει. Πάντα. Συνήθως τα βρίσκετε σε υποβρύχια, ναυτικά πλοία ή φορτηγά εκπομπής - οπουδήποτε έχει σημασία η εξοικονόμηση λιρών.

Το αλουμίνιο διαχέει επίσης τη θερμότητα καλύτερα από το ατσάλι, το οποίο είναι εξαιρετικό για ζεστά δωμάτια διακομιστών. Υπάρχει όμως ένα πιάσιμο. Το αλουμίνιο είναι μαλακό. Περάστε ένα βαρύ γρύλο παλέτας πάνω του και μπορεί να αφήσετε ένα μόνιμο βαθούλωμα. Για τους περισσότερους ανθρώπους, το ατσάλι είναι το πιο έξυπνο παιχνίδι.

Τύπος D: Woodcore Panels (The Budget Friendly Option)

Ναι, κόντρα πλακέ. Προτού ο χάλυβας γίνει φθηνός, οι κατασκευαστές πήραν μοριοσανίδες υψηλής πυκνότητας και τις πλαστικοποιούσαν με αγώγιμο πάνω μέρος βινυλίου.

Το Woodcore είναι ζεστό κάτω από τα πόδια και φθηνό. Το βλέπετε ακόμα σε παλαιότερα κτίρια γραφείων και οικιακούς κινηματογράφους. Αλλά εδώ είναι η σκληρή αλήθεια: το ξύλο διογκώνεται από την υγρασία, σαπίζει αν διαρρεύσει το σύστημα ψεκαστήρα και καίγεται. Οι περισσότεροι οικοδομικοί κώδικες το περιορίζουν σε περιοχές χαμηλού πονταρίσματος. Χρησιμοποιήστε το μόνο εάν έχετε περιορισμένο προϋπολογισμό.

Τύπος Ε: Υβρίδια γεμάτα γυαλί (Η επιλογή υψηλής τεχνολογίας)

Αυτό είναι σπάνιο. Οι κατασκευαστές υφαίνουν ίνες γυαλιού με ρητίνη για να δημιουργήσουν ένα πάνελ που δεν είναι αγώγιμο. Μερικά είναι ακόμη και διαφανή.

Δεν τα χρειάζεστε, εκτός εάν κατασκευάζετε ένα κλουβί Faraday ή ένα δωμάτιο μαγνητικής τομογραφίας όπου το μέταλλο απαγορεύεται. Για τους υπόλοιπους από εμάς, αυτό είναι απλά διασκεδαστικά trivia.

Ροή αέρα: Διάτρητα έναντι συμπαγών πλακιδίων

Δεν είναι όλα τα πλακάκια συμπαγή. Τα διάτρητα πλακάκια έχουν τρύπες. Τα τοποθετείτε ακριβώς μπροστά από τα rack server.

Εδώ είναι το κόλπο. Μια μονάδα AC σπρώχνει κρύο αέρα μέσα στο plenum. Αυτός ο κρύος αέρας ανεβαίνει μέσα από τις τρύπες και χτυπά το μπροστινό μέρος των ηλεκτρονικών σας. Αυτό ονομάζεται κατανομή αέρα κάτω από το δάπεδο. Αν ξεχάσετε τα διάτρητα πλακάκια, τα ακριβά σας εργαλεία θα ψηθούν όπως η πατάτα στο φούρνο. Συνήθως, χρειάζεστε περίπου 15-20% διάτρητα πλακίδια σε ένα κέντρο δεδομένων.

Καλύτερες χρήσεις: Ποιος όροφος για ποιο δωμάτιο;

Ας σταματήσουμε να μιλάμε για θεωρία και ας γίνουμε πρακτικοί.

Data Centers & Server Rooms

Η καλύτερη επιλογή εδώ είναι ενθυλακωμένο με χάλυβα. Χρησιμοποιήστε ένα υψηλό προφίλ για τη ροή του αέρα και ένα σύστημα χορδών για βαριά ράφια. Μείνετε μακριά από τον πυρήνα του ξύλου. Χρειάζεστε πυρασφάλεια και αντοχή φορτίου κύλισης.

Λόμπι Γραφείων & Εταιρικοί Χώροι

Για γραφεία, απευθυνθείτε στο σύνθετο θειικό ασβέστιο. Χρησιμοποιήστε ένα σύστημα χαμηλού προφίλ χωρίς χορδές. Ολοκληρώστε το με καπλαμά ξύλο ή πέτρα. Αισθάνεται σταθερό κάτω από ψηλά τακούνια και διατηρεί το δωμάτιο ήσυχο. Επιπλέον, μπορείτε να κρύψετε τους σταθμούς φόρτισης από κάτω.

Καθαρά δωμάτια & εργαστήρια

Για εφαρμογές καθαρού δωματίου, επιλέξτε σφραγισμένα βάθρα από αλουμίνιο και ανοξείδωτο χάλυβα. Αυτοί οι χώροι απαιτούν περιβάλλον χωρίς σκόνη και συμβατότητα με ισχυρά χημικά καθαριστικά. Τα βάθρα με ξύλινο πυρήνα θα πρέπει να αποφεύγονται εντελώς σε τέτοιες περιοχές, καθώς το ξύλο φιλοξενεί εύκολα βακτήρια.

The Money Talk: Cost Breakdown

Ας μιλήσουμε με αριθμούς. Πρόκειται για πρόχειρο κόστος υλικών ανά τετραγωνικό πόδι.

Το Woodcore κοστίζει $5 έως $8. Το ατσάλι σε κάψουλα κοστίζει $10 έως $18. Το θειικό ασβέστιο κοστίζει 15 έως 25 $. Το αλουμίνιο κοστίζει $30 έως $60+.

Αλλά μην αφήσετε το αυτοκόλλητο να σας ξεγελάσει. Το φτηνό ξύλο μπορεί να διαρκέσει 8 χρόνια. Το ατσάλι διαρκεί 30. Το αλουμίνιο διαρκεί 50. Να σκέφτεστε πάντα το συνολικό κόστος ιδιοκτησίας. Ένα φτηνό δάπεδο που φουσκώνει μετά από μία διαρροή δεν είναι καθόλου φθηνό.

Εγκατάσταση: DIY ή Καλέστε τους επαγγελματίες;

Μπορείτε να εγκαταστήσετε ένα υπερυψωμένο δάπεδο μόνοι σας; Μόνο αν το έργο σας είναι μικροσκοπικό, όπως ένα γραφείο στο σπίτι κάτω από 200 τετραγωνικά πόδια.

Για οτιδήποτε μεγαλύτερο, προσλάβετε έναν πιστοποιημένο εγκαταστάτη. Γιατί; Επίπεδα λέιζερ. Το δάπεδο πρέπει να είναι απόλυτα επίπεδο. Μια απόκλιση 1/8 ίντσας πάνω από 10 πόδια θα κάνει την καρέκλα του γραφείου σας να κυλήσει προς τα κάτω. Επίσης, η κοπή πλακιδίων από χάλυβα απαιτεί εξειδικευμένο ψαλίδι. Ένα λάθος κόψιμο καταστρέφει ένα πλακίδιο $50. Μην είσαι ήρωας.

Μακροχρόνια συντήρηση: Σκουριά, τρίξιμο και πρήξιμο

Κανένας όροφος δεν διαρκεί για πάντα χωρίς λίγη αγάπη.

Τα χαλύβδινα πάνελ σκουριάζουν σε υγρές παράκτιες πόλεις. Ελέγξτε τα κάθε χρόνο για πορτοκαλί κηλίδες. Τα πάνελ θειικού ασβεστίου διογκώνονται στις άκρες εάν βραχούν. Θα νιώσετε ένα 'χείλος' όπου συναντώνται δύο πλακάκια. Γυαλίστε το ή αντικαταστήστε το.

Το αλουμίνιο δεν χρειάζεται συντήρηση, αλλά παθαίνει 'γαλβανική διάβρωση' εάν αγγίζει ακατέργαστο χάλυβα. Χρησιμοποιήστε ένα πλαστικό μαξιλαράκι απομόνωσης. Τα τριξίματα συνήθως σημαίνουν ένα χαλαρό βάθρο. Απλώς στρίψτε το σφιχτά. Κρατήστε μια βεντούζα στην ντουλάπα του θυρωρού σας.

Συμπέρασμα: Ταίριασμα του ορόφου με το έργο σας

Ας το φέρουμε αυτό στο σπίτι. Δεν υπάρχει ένα μεμονωμένο «καλύτερο» σύστημα υπερυψωμένου δαπέδου. Υπάρχει μόνο το καλύτερο σύστημα για τη συγκεκριμένη περίπτωσή σας .

Εδώ είναι το φύλλο απάτης σας. Για ένα κέντρο δεδομένων, πιάστε χάλυβα που είναι ενθυλακωμένο με υψηλό προφίλ. Για ένα λόμπι γραφείου, πιάστε θειικό ασβέστιο με χαμηλό προφίλ. Για ένα υγρό εργαστήριο, πιάστε αλουμίνιο. Για μια προσωρινή κατασκευή προϋπολογισμού, το woodcore είναι μια χαρά.

Μην τσιγκουνεύεστε το πλέγμα του βάθρου. Το πιο όμορφο πλακάκι στον κόσμο είναι άχρηστο αν ταλαντεύεται. Και πάντα παραγγέλνετε 5-10% επιπλέον πλακάκια ως ανταλλακτικά. Οι κατασκευαστές αλλάζουν χρώματα κάθε λίγα χρόνια και θα με ευχαριστείτε όταν σπάσετε ένα που μετακινεί μια αρχειοθήκη.

Το πάτωμά σας δεν είναι απλώς κάτι στο οποίο περπατάτε. Είναι ο διαχειριστής καλωδίων, το σύστημα ψύξης και η μελλοντική σας ευελιξία, όλα σε ένα. Επιλέξτε με σύνεση και θα ευχαριστείτε τον εαυτό σας σε πέντε χρόνια από τώρα. Επιλέξτε κακώς και θα σκίζετε πλακάκια ενώ βρίζετε κάτω από την ανάσα σας. Τώρα πήγαινε να φτιάξεις κάτι έξυπνο.
