Arten von Doppelbodensystemen: Welches ist das Beste für Ihr Projekt?

Einleitung: Warum Sie sich darum kümmern sollten, was sich unter Ihren Füßen befindet

Haben Sie schon einmal einen riesigen Serverraum betreten und gespürt, wie der Boden unter Ihnen ein wenig nachgab? Oder sind Ihnen diese seltsamen quadratischen Kacheln in einem Flughafenkontrollturm aufgefallen? Das ist keine schlechte Konstruktion. Das ist ein Doppelbodensystem, das seine Wirkung entfaltet.

Betrachten Sie es als das Schweizer Taschenmesser der Gebäudeinfrastruktur. Es verbirgt hässliche Kabel, kühlt heiße Maschinen und ermöglicht es Ihnen, ein ganzes Büro umzugestalten, ohne einen Elektriker mit dem Presslufthammern in den Beton beauftragen zu müssen. Doch hier stellt sich die Millionen-Dollar-Frage: Welche Art von Doppelbodensystem ist eigentlich das Richtige für Ihr Projekt?

Die Wahl des falschen Schuhtyps ist so, als würde man bei einer Hochzeit in Wanderstiefeln erscheinen. Es ist technisch machbar, aber Sie werden sich die ganze Zeit über unbehaglich fühlen – und jeder um Sie herum wird es auch bemerken. Bei der großen Auswahl: Stahl, Beton, Aluminium, Holzkern, Low-Profile- und High-Profile-Designs ist es leicht, sich überfordert zu fühlen. Dawn Floor hilft Ihnen gerne dabei, das Problem zu lösen. Wenn Sie mit der Lektüre dieses Leitfadens fertig sind, werden Sie in der Lage sein, die perfekte Bodenbelagslösung auszuwählen, um Ihre Bauprobleme in ein problemloses Projekt zu verwandeln.

Die Grundlagen: Wie Doppelböden tatsächlich funktionieren

Bevor wir uns mit den verschiedenen Typen befassen, wollen wir es einfach halten. Stellen Sie sich vor, Sie bauen ein zweites Stockwerk, das einige Zentimeter (oder ein paar Fuß) über der echten Betonplatte liegt. Stellen Sie sich nun vor, dass der zweite Stock aus abnehmbaren Quadraten besteht.

Diese versteckte Lücke darunter wird „Plenum“ genannt. In traditionellen Büros vergräbt man Kabel in den Wänden. Bei einem Doppelboden platzen Sie einfach eine Fliese ein, legen das Kabel hinein und schließen den Boden. Es ist, als hätte man unter jedem Schreibtisch einen geheimen Keller.

Der Sockel (Die Beine)

Der Sockel ist ein verstellbarer Metallständer, der direkt in die Betonplatte geschraubt wird. Es ist das Bein des Systems. Sie können es nach oben oder unten drehen, um sicherzustellen, dass der Boden perfekt eben ist, auch wenn die Originalplatte schief ist.

Der Stringer (Das Skelett)

Stringer sind optionale horizontale Metallstangen, die an den Sockeln befestigt werden. Sie verbinden alles zu einem starren Gitter. Stellen Sie es sich wie das Skelett vor, das den Körper aufrecht hält.

Das Panel (der Boden, auf dem Sie gehen)

Dies ist die eigentliche Kachel. Es ist in Stahl, Aluminium, Beton oder Holz erhältlich. Das Material dieser Platte bestimmt den „Typ“ des Doppelbodens, über den wir sprechen werden.

Die Hauptkategorien: Stringer vs. Stringer-less

Hier stolpern die meisten Menschen. Benötigen Sie ein angeschlossenes Gitter oder freistehende Beine?

Stringer-Systeme sind grundsolide. Sie sind Ihr bester Freund, wenn Sie in einem Erdbebengebiet leben oder 2.000 Pfund schwere Serverracks über den Boden rollen möchten. Der Nachteil? Diese Metallstangen blockieren den Luftstrom darunter und die Installation dauert länger.

Systeme ohne Stringer sind das Gegenteil. Die Sockel stehen alleine und die Fliesen rasten mithilfe der Schwerkraft oder eines Drehverschlussmechanismus direkt in den Köpfen ein. Sie sind günstiger, schneller zu installieren und ermöglichen eine viel bessere Luftzirkulation. Unter schweren Füßen können sie sich jedoch etwas federnd anfühlen. Ich empfehle Stringer-lose Modelle für Büros und Stringer-Modelle für schwere Industrieanwendungen.

Auf die Höhe kommt es an: Low Profile vs. High Profile

Wie viel Platz benötigen Sie wirklich unter dem Boden?

Low-Profile-Systeme stehen 2 bis 6 Zoll über der Platte. Da kann man nicht drunter kriechen. Sie schieben die Kabel einfach durch wie ein Ninja. Dies ist perfekt für Netzwerkkabel und dünne Netzkabel im Büro.

Hochprofilsysteme reichen von 12 Zoll bis hin zu 4 Fuß. Unter diesen Böden kann man buchstäblich hindurchgehen. Rechenzentren lieben dies, weil sie riesige Klimakanäle benötigen, um kalte Luft durch das Plenum zu leiten. Bedenken Sie jedoch, dass höhere Profile bedeuten, dass Sie mehr Spielraum verlieren und mehr Geld ausgeben müssen.

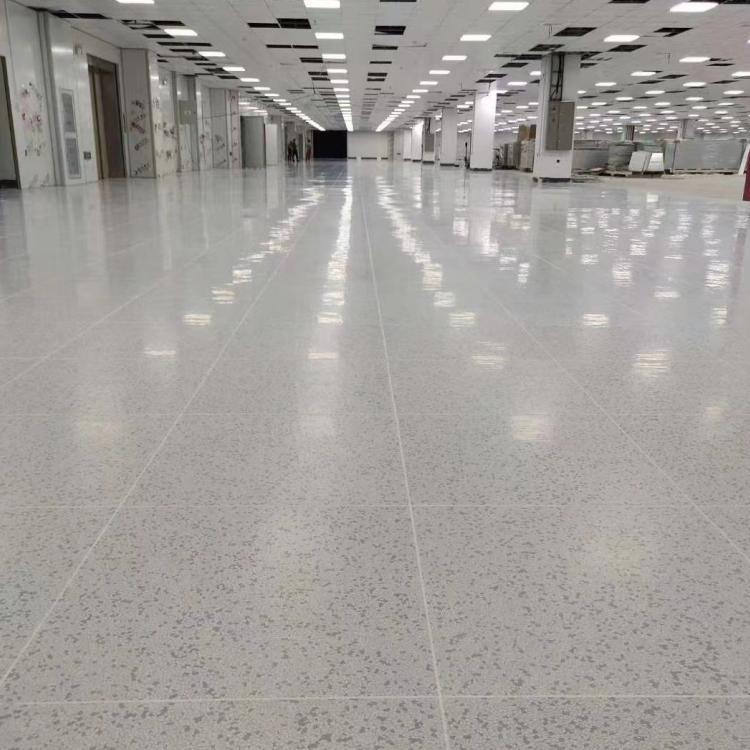

Typ A: Stahlverkapselte Paneele (Das Arbeitstier)

Wenn Sie ein typisches Unternehmensrechenzentrum betreten, stehen Sie auf Stahl. Dabei handelt es sich um zwei dünne Bleche aus verzinktem Stahl mit einer leichten Zement- oder Hohlmitte.

Warum lieben die Leute sie? Stärke. Stahl reißt unter Druck nicht. Man kann einen voll beladenen Hubwagen darüber rollen und er zuckt nur mit den Schultern. Es ist außerdem feuerbeständig und relativ günstig.

Der Nachteil? Lärm. Lassen Sie einen Schraubenschlüssel auf einen Stahlboden fallen und alle im Raum werden sich umdrehen. Sie rosten auch, wenn Sie Kaffee verschütten und stehen lassen, und sie leiten Elektrizität wie verrückt, also sollten Sie besser eine gute Erdung haben.

Typ B: Calciumsulfatplatten (The Silent Giant)

Sind Sie schon einmal über einen Doppelboden gelaufen, der sich genauso anfühlte wie massiver Beton? Das ist Calciumsulfat. Diese Platten werden aus einer Mischung aus Gips und Fasern hergestellt und anschließend mit einer dünnen Metallhaut versiegelt.

Sie sind schwer. Ich meine wirklich schwer. Aber diese Masse verleiht ihnen zwei Superkräfte. Zunächst einmal sind sie totenstill. Kein Echo, kein hohler Trommelklang. Außerdem vibrieren sie nicht, was für empfindliche Laborgeräte von entscheidender Bedeutung ist.

Die schlechte Nachricht? Gewicht. Wenn Sie sich in einem oberen Stockwerk befinden, kann es sein, dass Ihr Gebäude unter der Last ächzt. Außerdem ist zu beachten: Wenn ein Rohr platzt, quellen die Ränder wie ein Schwamm auf. Sobald das passiert, ist die Fliese ruiniert.

Typ C: Aluminiumplatten (Der Leichtbau-Spezialist)

Aluminium ist die Kohlenstofffaser der Welt der Doppelböden. Es ist teuer, leicht und rostet nicht. Immer. Sie finden diese typischerweise in U-Booten, Marineschiffen oder Übertragungswagen – überall dort, wo es darauf ankommt, Geld zu sparen.

Außerdem leitet Aluminium die Wärme besser ab als Stahl, was sich hervorragend für heiße Serverräume eignet. Aber es gibt einen Haken. Aluminium ist weich. Wenn Sie einen schweren Hubwagen darüber rollen, kann es sein, dass eine bleibende Delle zurückbleibt. Für die meisten Menschen ist Stahl das klügere Spiel.

Typ D: Holzkernplatten (die preisgünstige Option)

Ja, Sperrholz. Bevor Stahl billig wurde, verwendeten die Hersteller hochdichte Spanplatten und laminierten sie mit einer leitfähigen Vinyloberfläche.

Holzkern ist fußwarm und günstig. Man sieht es immer noch in älteren Bürogebäuden und Heimkinos. Aber hier ist die harte Wahrheit: Holz quillt durch Feuchtigkeit auf, verrottet, wenn die Sprinkleranlage undicht ist, und brennt. Die meisten Bauvorschriften beschränken es auf Gebiete mit geringem Risiko. Verwenden Sie dies nur, wenn Ihr Budget knapp ist.

Typ E: Glasgefüllte Hybride (die High-Tech-Wahl)

Dieser ist selten. Hersteller verweben Glasfasern mit Harz, um eine nichtleitende Platte herzustellen. Einige sind sogar transparent.

Sie benötigen diese nicht, es sei denn, Sie bauen einen Faradayschen Käfig oder einen MRT-Raum, in dem Metall verboten ist. Für den Rest von uns ist das nur eine lustige Kleinigkeit.

Luftstrom: Perforierte vs. Massivfliesen

Nicht alle Fliesen sind solide. Perforierte Fliesen haben Löcher. Diese platzieren Sie direkt vor Serverschränken.

Hier ist der Trick. Eine Klimaanlage drückt kalte Luft in das Plenum. Diese kalte Luft steigt durch die Löcher nach oben und trifft auf die Vorderseite Ihrer Elektronik. Dies wird als Luftverteilung unter dem Boden bezeichnet. Wenn Sie perforierte Fliesen vergessen, wird Ihre teure Ausrüstung wie eine Kartoffel im Ofen garen. Normalerweise benötigt man in einem Rechenzentrum etwa 15–20 % perforierte Fliesen.

Beste Verwendungsmöglichkeiten: Welche Etage für welchen Raum?

Hören wir auf, über Theorie zu reden, und wenden wir uns stattdessen der Praxis zu.

Rechenzentren und Serverräume

Die erste Wahl ist hier stahlummantelt. Verwenden Sie ein hohes Profil für die Luftzirkulation und ein Stringer-System für schwere Racks. Finger weg von Holzkernen. Sie benötigen Brandschutz und Rolllastfestigkeit.

Bürolobbys und Firmenräume

Für Büros greifen Sie zu Kalziumsulfat-Komposit. Verwenden Sie ein Low-Profile-System ohne Stringer. Beenden Sie es mit Holz- oder Steinfurnier. Es fühlt sich unter High Heels stabil an und sorgt für Ruhe im Raum. Außerdem können Sie Ladestationen darunter verstecken.

Reinräume und Labore

Für Reinraumanwendungen entscheiden Sie sich für abgedichtete Sockel aus Aluminium und Edelstahl. Diese Räume erfordern eine staubfreie Umgebung und die Verträglichkeit mit starken chemischen Reinigungsmitteln. Auf Holzsockel sollte in solchen Bereichen gänzlich verzichtet werden, da Holz leicht Bakterien beherbergt.

The Money Talk: Kostenaufschlüsselung

Reden wir über Zahlen. Dabei handelt es sich um grobe Materialkosten pro Quadratfuß.

Woodcore kostet zwischen 5 und 8 US-Dollar. Stahlverkapselt kostet zwischen 10 und 18 US-Dollar. Calciumsulfat kostet 15 bis 25 US-Dollar. Aluminium kostet zwischen 30 und über 60 US-Dollar.

Aber lassen Sie sich nicht vom Schock des Aufklebers täuschen. Billiges Holz könnte 8 Jahre halten. Stahl hält 30 Minuten. Aluminium hält 50 Minuten. Denken Sie immer an die Gesamtbetriebskosten. Ein billiger Boden, der nach einem Leck aufquillt, ist überhaupt nicht billig.

Installation: Selbermachen oder den Profi anrufen?

Kann man einen Doppelboden selbst verlegen? Nur wenn Ihr Projekt winzig ist, wie zum Beispiel ein Heimbüro mit einer Fläche von weniger als 200 Quadratmetern.

Für alles, was größer ist, beauftragen Sie einen zertifizierten Installateur. Warum? Laserniveaus. Der Boden muss vollkommen eben sein. Eine Abweichung von 1/8 Zoll über 10 Fuß führt dazu, dass Ihr Bürostuhl bergab rollt. Außerdem erfordert das Schneiden von Stahlfliesen eine spezielle Schere. Ein falscher Schnitt ruiniert ein 50-Dollar-Plättchen. Sei kein Held.

Langfristige Wartung: Rost, Quietschen und Schwellungen

Ohne ein wenig Liebe hält kein Boden ewig.

In feuchten Küstenstädten rosten Stahlplatten. Überprüfen Sie sie jedes Jahr auf orangefarbene Flecken. Calciumsulfatplatten quellen an den Rändern auf, wenn sie nass werden. Sie werden eine „Lippe“ spüren, wo zwei Fliesen aufeinandertreffen. Schleifen Sie es ab oder ersetzen Sie es.

Aluminium ist wartungsfrei, unterliegt jedoch „galvanischer Korrosion“, wenn es mit rohem Stahl in Berührung kommt. Verwenden Sie ein Isolierpad aus Kunststoff. Quietschen bedeutet normalerweise, dass der Sockel locker ist. Drehen Sie es einfach fest. Bewahren Sie einen Saugnapfheber in Ihrem Hausmeisterschrank auf.

Fazit: Passen Sie den Boden an Ihr Projekt an

Lasst uns das nach Hause bringen. Es gibt kein einzelnes „bestes“ Doppelbodensystem. Es gibt nur das beste System für Ihre spezifische Situation.

Hier ist Ihr Spickzettel. Für ein Rechenzentrum greifen Sie zu gekapseltem Stahl mit hohem Profil. Für eine Bürolobby greifen Sie zu Kalziumsulfat mit niedrigem Profil. Für ein Nasslabor greifen Sie zu Aluminium. Für einen temporären Budgetbau ist Holzkern in Ordnung.

Sparen Sie nicht am Sockelgitter. Die schönste Fliese der Welt nützt nichts, wenn sie wackelt. Und bestellen Sie immer 5–10 % zusätzliche Fliesen als Ersatz. Die Hersteller ändern alle paar Jahre die Farben, und Sie werden es mir danken, wenn Ihnen beim Bewegen eines Aktenschranks ein kaputt geht.

Ihr Boden ist nicht nur etwas, auf dem Sie laufen. Es ist Ihr Kabelmanager, Ihr Kühlsystem und Ihre zukünftige Flexibilität in einem. Wählen Sie mit Bedacht und Sie werden es sich in fünf Jahren danken. Wenn Sie eine schlechte Wahl treffen, werden Sie Fliesen zerreißen und dabei leise fluchen. Jetzt bauen Sie etwas Intelligentes.
