Perché i Data Center utilizzano pavimenti sopraelevati? (Spiegazione del raffreddamento e della gestione dei cavi)

Introduzione

I data center sono la spina dorsale del nostro mondo digitale, ospitando server che alimentano qualsiasi cosa, dai social media all'online banking. Se sei mai entrato in un data center, potresti notare una caratteristica insolita: i pavimenti sopraelevati . Ma perché queste enormi sale server utilizzano pavimenti sopraelevati invece di pavimenti standard?

La risposta si riduce a due funzioni cruciali: raffreddamento e gestione dei cavi . In questo articolo, Dawn Modular Floor esplorerà cosa sono i pavimenti sopraelevati, perché sono così importanti per le operazioni dei data center, i vantaggi che apportano, i loro componenti. Tratteremo anche potenziali ostacoli e tendenze emergenti, in modo che alla fine capirai perché questa decisione di progettazione apparentemente semplice è cruciale per i data center di oggi.

Cos'è un sistema di pavimento sopraelevato?

Definizione e panoramica

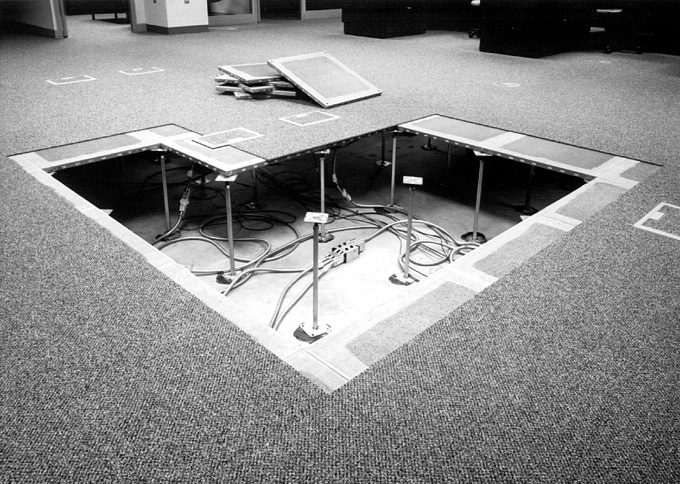

Un sistema di pavimento sopraelevato è costituito da pannelli modulari posizionati su piedistalli regolabili sopra la soletta di cemento dell'edificio. I pannelli sono generalmente realizzati in acciaio, alluminio o materiali compositi, spesso con una finitura superficiale durevole. Lo spazio sottostante, solitamente alto 12-24 pollici, consente il raffreddamento del flusso d'aria e il cablaggio organizzato senza ingombrare lo spazio di lavoro sovrastante. Consideralo come un mini seminterrato per i tuoi server, ma invece di immagazzinare vecchie cose, è pieno di aria fredda e cavi ben instradati.

Storia dei pavimenti sopraelevati

I pavimenti sopraelevati non sono sempre stati uno standard nei data center. Hanno avuto origine negli edifici per uffici negli anni '60 per nascondere i cavi elettrici. Man mano che i server consumavano sempre più calore, i pavimenti sopraelevati si sono evoluti per gestire i requisiti di raffreddamento oltre alla gestione dei cavi. Oggi rappresentano una componente infrastrutturale mission-critical.

Vantaggi dei pavimenti sopraelevati

Soluzioni di raffreddamento efficienti

I data center generano enormi quantità di calore. I pavimenti rialzati fungono da condotto per l'aria fredda , aiutando a mantenere le temperature ottimali per i server. Senza un adeguato raffreddamento, i server possono surriscaldarsi, causando tempi di inattività o danni permanenti.

Come i pavimenti sopraelevati migliorano il flusso d'aria

Il plenum sotto il pavimento sopraelevato funge da canale a bassa resistenza per l'aria fresca. Le unità CRAC spingono l'aria fredda in questo spazio e le piastrelle perforate del pavimento consentono all'aria fredda di salire direttamente dove è necessario.

Contenimento del corridoio freddo/corridoio caldo

I pavimenti rialzati consentono una configurazione con corridoio freddo/corridoio caldo , separando l'aria fredda dallo scarico caldo. Ciò migliora l'efficienza del raffreddamento, riduce i costi energetici e previene i punti caldi.

Gestione e organizzazione dei cavi

I pavimenti sopraelevati forniscono uno spazio nascosto e strutturato per tutti i cavi di alimentazione, di rete e in fibra ottica, riducendo il disordine e i rischi.

Cablaggio strutturato

Ogni tipo di cavo ha un percorso designato sotto il pavimento. Ciò garantisce sicurezza, facile risoluzione dei problemi e organizzazione ordinata.

Manutenzione e aggiornamenti facili

I tecnici possono sollevare i pannelli per accedere ai cavi senza disturbare le apparecchiature sovrastanti, semplificando la manutenzione e gli aggiornamenti.

Flessibilità e a prova di futuro

I data center aggiornano costantemente le apparecchiature. I pavimenti sopraelevati consentono una facile riconfigurazione , rendendo le strutture più adattabili e risparmiando sui costi a lungo termine.

Componenti di un sistema di pavimento sopraelevato

Pannelli del pavimento

Tipicamente 24x24 pollici , questi pannelli possono supportare carichi pesanti e sono rimovibili per un facile accesso sotto il pavimento.

Piedistalli e traverse

I piedistalli sostengono i pannelli ad un'altezza prestabilita, mentre i traversi forniscono maggiore stabilità per le attrezzature pesanti.

Plenum sottopavimento

Questo spazio cavo incanala i cavi dell'aria, dell'alimentazione e dei dati in modo efficiente e sicuro. La progettazione ottimale del plenum gioca un ruolo fondamentale nell'efficienza del raffreddamento termico e nel rispetto delle norme di sicurezza.

Strategie di raffreddamento nei data center

Piastrelle perforate e prese d'aria

Questi consentono all'aria refrigerata dal plenum di salire nei corridoi dei server, garantendo un raffreddamento uniforme.

Ottimizzazione del flusso d'aria

La modellazione CFD aiuta a prevedere i modelli del flusso d'aria per regolazioni precise del raffreddamento.

Integrazione con sistemi HVAC

I pavimenti sopraelevati funzionano in tandem con le unità HVAC e CRAC per garantire un raffreddamento efficiente e un risparmio energetico.

Strategie di gestione dei cavi

Separazione di potenza e dati

La separazione dei cavi di alimentazione e dati previene le interferenze e riduce i rischi di incendio.

Canaline e condotti per cavi

I vassoi dedicati proteggono i cavi e semplificano le espansioni future.

Considerazioni sulla sicurezza

Una corretta gestione dei cavi riduce i rischi di inciampo, migliora la soppressione degli incendi e garantisce la conformità alle normative.

Pavimenti sopraelevati e design alternativi

Soluzioni di cablaggio aereo

Alcuni data center utilizzano rack di cablaggio sopraelevati, ma ciò può ostruire il flusso d'aria e complicare la manutenzione.

Pavimenti in solai senza accesso sopraelevato

I pavimenti a lastre dirette sono inizialmente più economici, ma mancano di flessibilità e complicano gli aggiornamenti futuri.

Pro e contro

Pavimenti sopraelevati: elevata efficienza di raffreddamento, eccellente gestione dei cavi, flessibilità, facile manutenzione, costi iniziali più elevati.
Le configurazioni alternative offrono una capacità di raffreddamento moderata, offrono opzioni di instradamento dei cavi limitate, presentano una flessibilità ridotta, complicano la manutenzione ordinaria e comportano un investimento iniziale inferiore.

Sfide e limiti

Considerazioni sul carico di peso

I pannelli hanno dei limiti; attrezzature molto pesanti potrebbero richiedere pavimenti rinforzati.

Fattori di costo

I pavimenti sopraelevati costano di più inizialmente, ma spesso consentono di risparmiare denaro a lungo termine grazie al miglioramento del raffreddamento e della flessibilità.

Installazione e manutenzione

Richiede una pianificazione precisa e tecnici addestrati per evitare danni e mantenere l'efficienza del flusso d'aria.

Tendenze future nella pavimentazione dei data center

Soluzioni di raffreddamento innovative

Il raffreddamento a liquido, il raffreddamento in fila e la gestione del flusso d'aria basata sull'intelligenza artificiale potrebbero integrare o ridurre la dipendenza dai pavimenti sopraelevati in futuro.

Gestione intelligente dei cavi

Sensori intelligenti e condotti modulari possono automatizzare il tracciamento e la manutenzione dei cavi, ottimizzando ulteriormente lo spazio sotto il pavimento.

Conclusione

I pavimenti sopraelevati sono più di una scelta progettuale: sono un componente fondamentale dei moderni data center. Forniscono un raffreddamento efficiente , , una gestione organizzata dei cavi e flessibilità per futuri aggiornamenti . Sebbene comportino determinati costi e difficoltà di installazione, i vantaggi che apportano in termini di efficienza operativa, risparmio energetico e sicurezza li rendono indispensabili per l’implementazione di server su larga scala.

Comprendere il ruolo dei pavimenti sopraelevati aiuta a spiegare perché praticamente tutti i data center moderni adottano questo sistema. Che tu stia progettando una nuova struttura o ottimizzandone una esistente, i pavimenti sopraelevati rimangono una pietra angolare dell'infrastruttura del data center.
