ارتفاع استاندارد طبقه بالا برای مراکز داده

مقدمه ای بر طبقات بلند در مراکز داده

مراکز داده ستون فقرات دنیای دیجیتال هستند.

هر ایمیل، برنامه ابری، تراکنش آنلاین و ویدیوی پخش شده به سرورهایی بستگی دارد که در محیط های بسیار کنترل شده کار می کنند.

یکی از مهم ترین ویژگی های یک مرکز داده مدرن که اغلب نادیده گرفته می شود، سیستم طبقه مرتفع است.

در حالی که بسیاری از افراد بر روی سرورها، واحدهای خنک کننده و تجهیزات شبکه تمرکز می کنند، ارتفاع یک طبقه مرتفع می تواند به طور قابل توجهی بر عملکرد، راندمان خنک کننده، مدیریت کابل و توسعه آینده تأثیر بگذارد.

انتخاب ارتفاع مناسب طبقه بالا تنها یک تصمیم ساخت و ساز نیست، بلکه یک سرمایه گذاری استراتژیک در موفقیت بلندمدت تاسیسات است.

در این راهنما از Dawn Modular Floor ، ما ارتفاع استاندارد استاندارد برای مراکز داده، عواملی که بر آن تأثیر می‌گذارند و سازمان‌ها چگونه می‌توانند ارتفاع ایده‌آل را برای نیازهای خاص خود انتخاب کنند، بررسی می‌کنیم.

سیستم طبقه مرتفع چیست؟

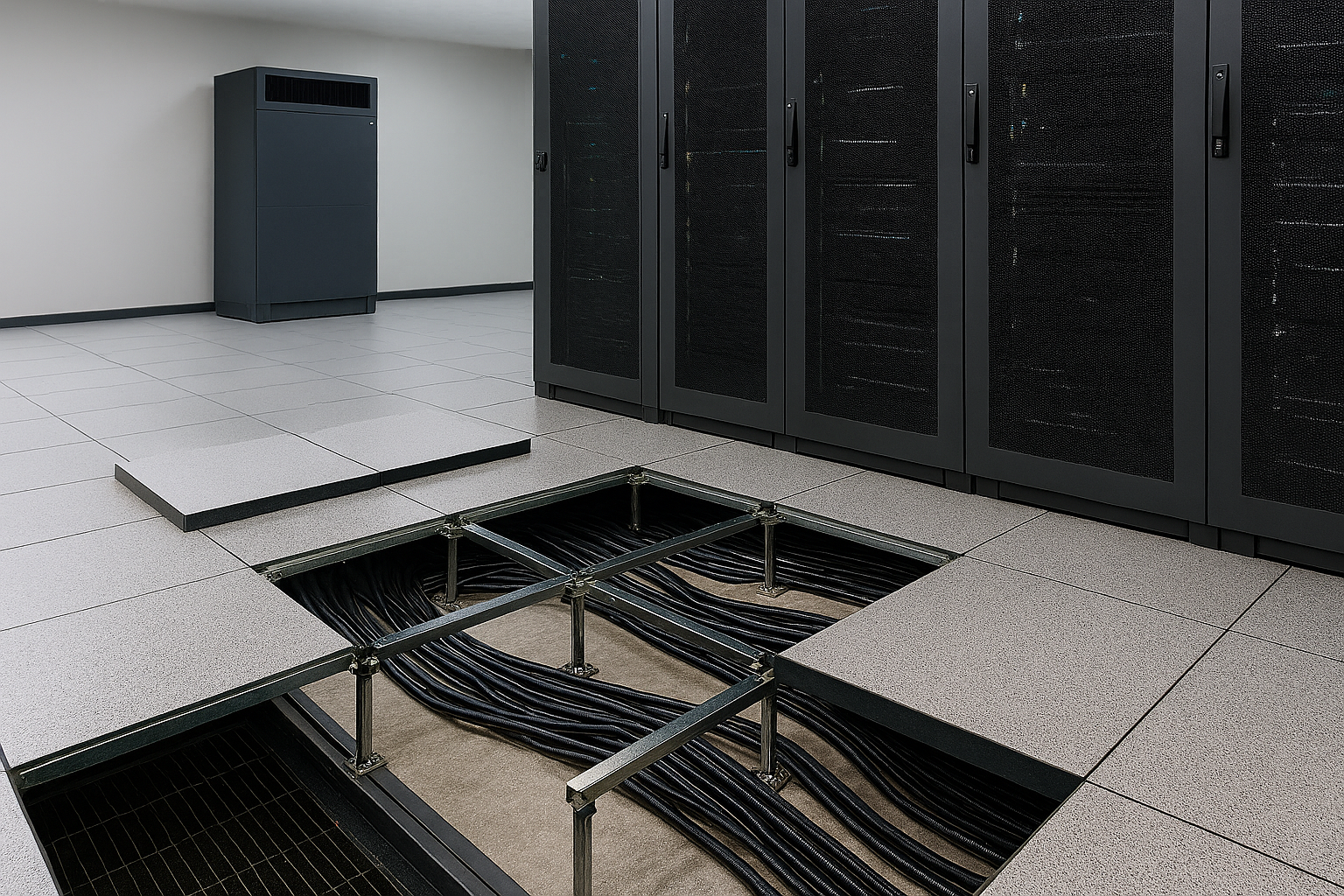

یک سیستم طبقه برآمده، که به عنوان کف دسترسی نیز شناخته می شود، از پانل های کف قابل جابجایی تشکیل شده است که در بالای طبقه ساختاری ساختمان نصب شده اند.

فضای ایجاد شده بین دو طبقه را پلنوم زیر طبقه می گویند.

این فضای خالی از کف زیرین اهداف متعددی را انجام می دهد، از جمله:

اجزای اصلی یک طبقه مرتفع

• پانل های کف

• پایه ها

• ریسمان یا تیرهای نگهدارنده

• فضای پلنوم زیر کف

• پوشش های سطحی مانند HPL یا پوشش های وینیل

این اجزا با هم یک پلتفرم قوی و انعطاف پذیر ایجاد می کنند که قادر به پشتیبانی از تجهیزات سنگین IT در عین دسترسی آسان به زیرساخت های حیاتی در زیر زمین است.

چرا ارتفاع طبقه بالا مهم است

ارتفاع یک طبقه برآمده بسیار بیشتر از ظاهر تأثیر می گذارد.

این به طور مستقیم بر کارایی عملیاتی و مقیاس پذیری آینده تأثیر می گذارد.

مدیریت جریان هوا

هزینه های خنک کننده در بین بزرگترین هزینه های تکرارشونده برای عملکرد مرکز داده قرار می گیرد. حفره کف توخالی معمولاً به عنوان یک پلنوم توزیع هوا عمل می کند و هوای سرد را مستقیماً از طریق کاشی های کف تهویه شده به محفظه های سرور منتقل می کند. فاصله ناکافی از کف کف، گردش هوا را محدود می کند که منجر به اتلاف حرارتی ناسازگار و خطرات الکترونیکی بیش از حد گرم می شود.

مدیریت کابل

مراکز داده مدرن شامل هزاران کابل برق و ارتباط هستند.

ارتفاع کف کافی تضمین می کند که این کابل ها می توانند به طور موثر و بدون ایجاد مانع در جریان هوا سازماندهی شوند.

فضای شلوغ در زیر زمین می تواند مشکلات تعمیر و نگهداری ایجاد کند و خطر آسیب کابل را افزایش دهد.

مقیاس پذیری آینده

تکنولوژی به سرعت در حال پیشرفت است.

یک طبقه مرتفع با ارتفاع کافی به سازمان ها اجازه می دهد تا کابل ها، سیستم های خنک کننده و تجهیزات جدید را بدون بازسازی اساسی اضافه کنند.

به این فکر کنید که قبل از شلوغ شدن ترافیک، خطوط اضافی را در بزرگراه ایجاد کنید.

ارتفاع استاندارد طبقه بالا چقدر است؟

هیچ ارتفاع جهانی مناسبی برای هر تاسیسات وجود ندارد.

با این حال، شیوه های صنعتی محدوده های مشترکی را ایجاد کرده اند.

محدوده ارتفاع مشترک

اکثر دیتاسنترهای مدرن از ارتفاع بالا کف بین:

• 300 میلی متر (12 اینچ)

• 600 میلی متر (24 اینچ)

• 900 میلی متر (36 اینچ)

این ابعاد نشان دهنده ارتفاع کف تمام شده اندازه گیری شده از دال سازه ای تا سطح بالایی کف دسترسی است.

توصیه های صنعتی معمولی

برای بسیاری از مراکز داده سازمانی، ارتفاع کف بالا 600 میلی متر (24 اینچ) استاندارد صنعتی در نظر گرفته می شود.

این ارتفاع فراهم می کند:

• ظرفیت جریان هوا کافی

• مسیریابی کابل کارآمد

• هزینه نصب مناسب

• انعطاف پذیری برای رشد آینده

بسیاری از طراحان 600 میلی متر را به عنوان تعادل ایده آل بین عملکرد و بودجه می دانند.

عواملی که ارتفاع طبقه را تعیین می کنند

انتخاب ارتفاع مناسب کف مستلزم ارزیابی چندین فاکتور حیاتی است.

نیازهای خنک کننده

هر چه تقاضای سرمایش بیشتر باشد، پلنوم هوای زیر زمینی باید بزرگتر باشد.

محیط های سرور با تراکم بالا اغلب به طبقات بلندتر نیاز دارند تا از افزایش حجم جریان هوا پشتیبانی کنند.

امکاناتی که از توزیع هوای کف استفاده می کنند ممکن است از ارتفاع 750 میلی متر تا 1200 میلی متر یا بیشتر بهره مند شوند.

تراکم کابل

مراکز داده همچنان حجم فزاینده ای از ترافیک داده را مدیریت می کنند.

تجهیزات بیشتر به معنای کابل های برق بیشتر، کابل های فیبر نوری بیشتر، اتصالات شبکه بیشتر است.

سیستم های طبقه بالاتر فضای کافی برای جداسازی کابل ها و حفظ مسیرهای مناسب جریان هوا را فراهم می کنند.

ظرفیت بار تجهیزات

اگرچه ارتفاع کف به خودی خود مستقیماً ظرفیت بار را تعیین نمی کند، سیستم های پایه بلندتر باید برای پشتیبانی ایمن از تجهیزات سنگین طراحی شوند.

مهندسان معمولاً هنگام تعیین ارتفاع کف، هم پایداری سازه و هم الزامات بارگذاری را در نظر می گیرند.

محدودیت های ساختمانی

هر امکاناتی فضای عمودی نامحدودی ندارد.

عواملی مانند ارتفاع سقف، ساختار ساختمان موجود، قرارگیری تجهیزات HVAC و سیستم‌های حفاظت در برابر آتش ممکن است میزان نصب کف مرتفع را محدود کنند.

استانداردهای ارتفاع طبقه بر اساس نوع تاسیسات

اتاق های سرور کوچک

اتاق های سرور کوچک اغلب از ارتفاع کف بین 300 میلی متر تا 450 میلی متر استفاده می کنند.

این محیط ها معمولاً دارای حجم کابل کمتر، نیازهای خنک کننده کمتر و تراکم تجهیزات محدود هستند.

در نتیجه، یک طبقه بلندتر می تواند به اندازه کافی نیازهای عملیاتی را برآورده کند.

مراکز داده سازمانی

تأسیسات سازمانی معمولاً از ارتفاعات بین 600 میلی متر تا 900 میلی متر استفاده می کنند.

این محدوده از زیرساخت کابلی قابل توجه، مدیریت جریان هوای پیشرفته و قابلیت های توسعه طولانی مدت پشتیبانی می کند.

بسیاری از مراکز داده شرکتی در این دسته قرار می گیرند.

مراکز داده فرامقیاس

ارائه دهندگان ابر بزرگ و امکانات فوق مقیاس اغلب از ارتفاعات 900 میلی متر تا 1500 میلی متر استفاده می کنند.

این امکانات عظیم نیازمند مسیریابی کابلی گسترده، ظرفیت جریان هوای بالا و معماری های خنک کننده پیشرفته است.

فضاهای پلنوم بزرگتر به حفظ کارایی عملیاتی در مقیاس کمک می کند.

مزایای طبقات مرتفع

اگرچه طبقات بالاتر هزینه های اولیه را افزایش می دهند، اما مزایای متعددی دارند.

بهبود توزیع هوا

یک پلنوم زیر زمینی بزرگتر مانند یک بزرگراه بزرگتر برای حرکت هوا عمل می کند.

از مزایای آن می توان به کاهش افت فشار هوا، خنک سازی یکنواخت تر، تعادل بهتر جریان هوا و بهبود بهره وری انرژی اشاره کرد.

توسعه زیرساخت آسان تر

با رشد فناوری، زیرساخت ها نیز باید تغییر کنند.

طبقات بالاتر مسیرهای کابل اضافی، فضایی برای ارتقاء آینده و انعطاف پذیری بیشتر در طول بازسازی را فراهم می کنند.

چالش های ارتفاع بیش از حد کف

بزرگتر همیشه بهتر نیست.

افزایش هزینه های ساخت و ساز

سیستم های پایه بلندتر به مواد بیشتر، نیروی کار اضافی و اجزای ساختاری قوی تر نیاز دارند.

این عوامل هزینه های پروژه را به میزان قابل توجهی افزایش می دهند.

ملاحظات ساختاری

با افزایش ارتفاع کف، ثبات اهمیت فزاینده ای پیدا می کند.

مهندسان باید حرکت جانبی، فعالیت لرزه ای، بار تجهیزات و مقررات ساختمان را در نظر بگیرند.

ممکن است به مهاربندی و تقویت مناسب نیاز باشد.

افزایش ارتفاع طبقه و راندمان خنک کننده

راندمان خنک کننده یکی از دلایل اصلی استفاده از کف های بلند در مراکز داده است.

بهینه سازی جریان هوا از کف

یک پلنوم با اندازه مناسب به حفظ جریان هوای ثابت در سراسر تاسیسات کمک می کند.

از مزایای کلیدی می توان به کاهش نقاط داغ، کنترل بهتر دما، بهبود قابلیت اطمینان سرور و مصرف کمتر انرژی خنک کننده اشاره کرد.

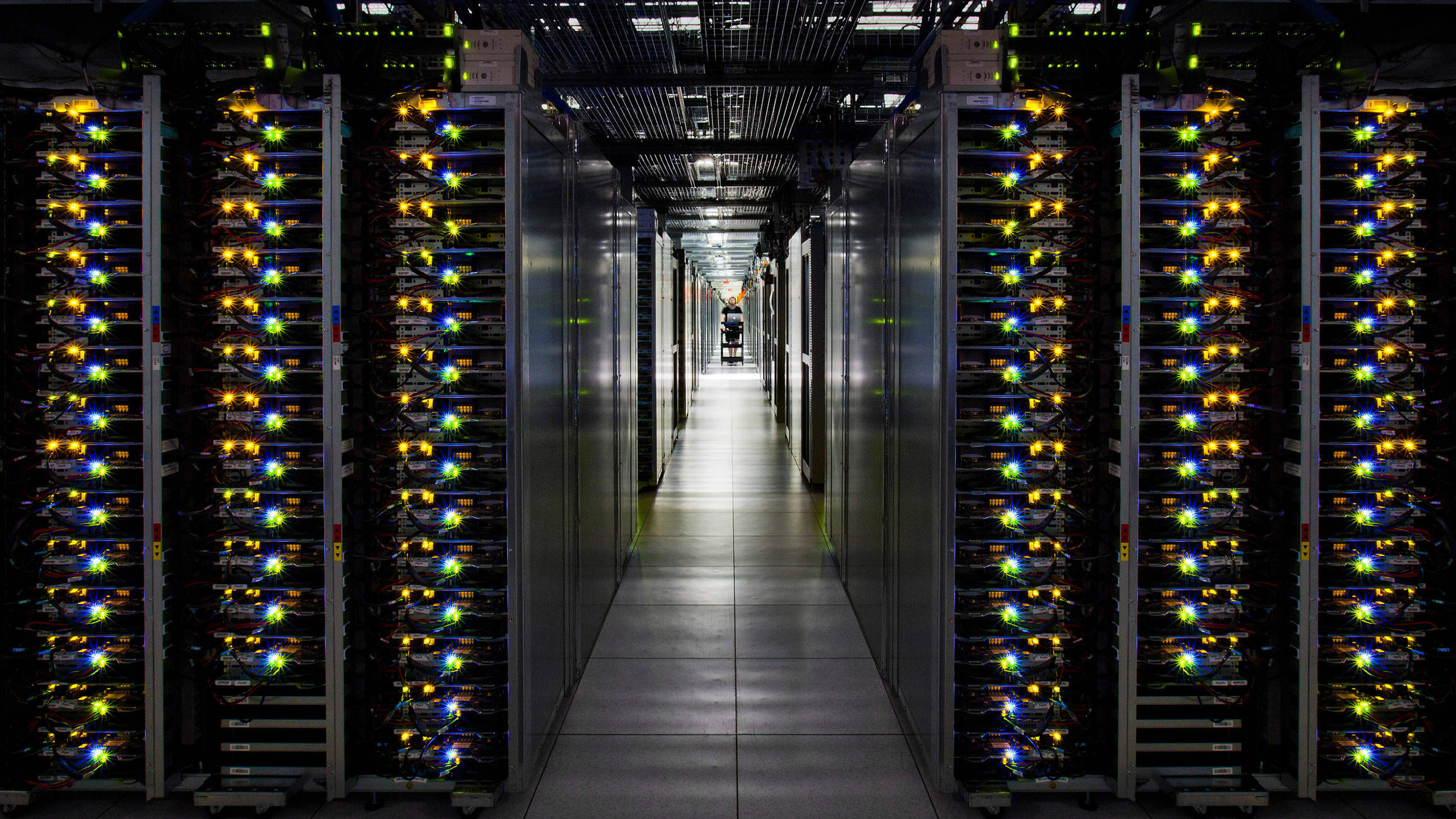

ادغام راهروهای سرد و گرم

مراکز داده مدرن اغلب استراتژی های مهار راهروهای گرم و سرد را اجرا می کنند.

کف‌پوش‌های دسترسی به‌خوبی مهندسی شده، چنین طرح‌بندی‌هایی را با تامین دقیق هوای خنک مطبوع در موقعیت‌های هدف، اجتناب از اختلاط هوای متقابل، افزایش عملکرد خنک‌کننده و اجازه استقرار رک سرور متراکم‌تر، امکان‌پذیر می‌سازد.

ارتفاع طبقه بالا در مقابل ارتفاع سقف

ارتفاع کف هرگز نباید به طور مستقل ارزیابی شود.

یک رابطه متعادل بین ارتفاع کف و ارتفاع سقف ضروری است.

به عنوان مثال، یک کف 600 میلی متری در اتاقی با سقف 4 متری معمولاً به خوبی کار می کند، در حالی که یک کف 1200 میلی متری در یک اتاق با سقف کم ممکن است چالش های تعمیر و نگهداری ایجاد کند.

طراحان باید از فاصله کافی برای نصب تجهیزات، سیستم های روشنایی، سینی کابل های سقفی، سیستم های اطفاء حریق و دسترسی پرسنل اطمینان حاصل کنند.

استانداردهای صنعت و بهترین شیوه ها

در حالی که الزامات دقیق بسته به پروژه متفاوت است، بسیاری از متخصصان صنعت از این دستورالعمل های کلی پیروی می کنند:

• 300-450 میلی متر برای اتاق های سرور اصلی

• 600 میلی متر به عنوان یک استاندارد مشترک سازمانی

• 900 میلی متر یا بالاتر برای تاسیسات با چگالی بالا

• ارتفاع اضافی برای نیازهای پیشرفته جریان هوا

رویکردهای پیشنهادی صنعت، تجزیه و تحلیل شبیه‌سازی جریان هوا، رزرو فضای گسترش برای ارتقای آینده نگر، جداسازی کابل‌کشی الکتریکی از سیم‌کشی داده، حفظ مسیرهای تهویه بدون مانع، و انتخاب کف‌پوش مرتفع دارای گواهی برای محدودیت‌های بار مشخص را پوشش می‌دهد.

اشتباهات رایج هنگام انتخاب ارتفاع کف

بسیاری از سازمان ها نیازهای آینده خود را دست کم می گیرند.

انتخاب گزینه کم هزینه

صرفه جویی در پول در ابتدا ممکن است بعداً منجر به ارتقاء گران قیمت شود.

نادیده گرفتن توسعه آینده

زیرساخت های امروزی ممکن است ظرف چند سال دو برابر شود.

برنامه ریزی برای رشد ضروری است.

نادیده گرفتن الزامات جریان هوا

طراحی ضعیف جریان هوا می تواند منجر به نقاط داغ، خرابی تجهیزات و هزینه های انرژی بالاتر شود.

عدم توجه به دسترسی به تعمیر و نگهداری

تکنسین ها به فضای کافی برای مدیریت کابل ها و انجام تعمیرات کارآمد نیاز دارند.

یک محیط زیرزمینی تنگ می تواند به یک بار عملیاتی طولانی مدت تبدیل شود.

روندهای آینده در طبقات مرتفع مرکز داده

طراحی مرکز داده همچنان در حال تکامل است.

روندهای نوظهور شامل تراکم توان رک بالاتر، سیستم های مهار پیشرفته، بهینه سازی خنک کننده مبتنی بر هوش مصنوعی، ساخت مرکز داده مدولار، و فناوری های نظارت هوشمند است.

حتی زمانی که برخی از تاسیسات به سمت کف‌های تخته‌ای مجهز به راه‌حل‌های خنک‌کننده نصب‌شده روی سقف می‌روند، کف‌های دسترسی در پروژه‌های متعدد ضروری باقی می‌مانند، به‌ویژه برای سایت‌هایی که به سازگاری چیدمان و مسیریابی سرویس‌های زیرزمینی مخفی اهمیت می‌دهند. انتظار می‌رود که سازه‌های طبقه مرتفع آتی از مواد خام با درجه بالاتر، عملکرد باربری ارتقا یافته و چیدمان‌های بهینه گردش هوا استفاده کنند تا نیازهای عملیاتی سختگیرانه رو به رشد را برآورده کنند.

نتیجه گیری

انتخاب ارتفاع بلند طبقه مناسب برای کارایی عملیاتی، مقیاس پذیری و عملکرد بلندمدت مرکز داده بسیار مهم است.

یک طبقه برجسته با برنامه ریزی مناسب مدیریت جریان هوا را بهبود می بخشد، سازماندهی کابل را ساده می کند، از گسترش آینده پشتیبانی می کند و بهره وری انرژی را افزایش می دهد.

در حالی که هیچ راه حل یکسانی وجود ندارد، درک استانداردهای صنعت، الزامات تسهیلات و رشد بالقوه یک تصمیم استراتژیک را تضمین می کند.

چه مدیریت یک اتاق سرور کوچک یا یک مرکز ابر مقیاس بزرگ، ارتفاع طبقه بالا باید به عنوان یک جزء ضروری از طراحی مرکز داده در نظر گرفته شود.

با متعادل کردن دقیق نیازهای جریان هوا، تراکم کابل، ملاحظات ساختاری و رشد آینده، سازمان‌ها می‌توانند هم عملکرد و هم انعطاف‌پذیری را به حداکثر برسانند و اطمینان حاصل کنند که مرکز داده‌شان برای سال‌های آینده مؤثر باقی می‌ماند.
