Per què els centres de dades utilitzen sòls elevats? (Refrigeració + gestió de cables explicada)

Introducció

Els centres de dades són la columna vertebral del nostre món digital, allotjant servidors que alimenten tot, des de les xarxes socials fins a la banca en línia. Si alguna vegada heu entrat en un centre de dades, és possible que observeu una característica inusual: pisos elevats . Però, per què aquestes sales de servidors massives utilitzen pisos elevats en lloc de sòls estàndard?

La resposta es redueix a dues funcions crítiques: refrigeració i gestió de cables . En aquest article, Dawn Modular Floor explora què són els pisos elevats, per què són tan importants per a les operacions del centre de dades, els beneficis que aporten, els seus components. També cobrirem els possibles obstacles i les tendències emergents, de manera que al final vegeu per què aquesta decisió de disseny aparentment senzilla és crucial per als centres de dades actuals.

Què és un sistema de sòl elevat?

Definició i visió general

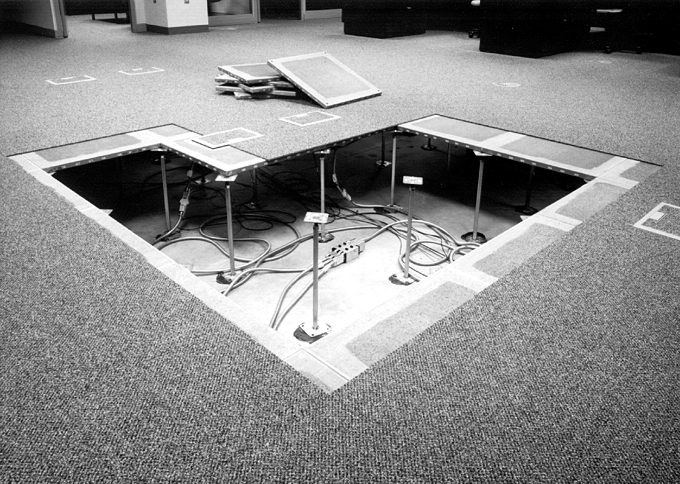

Un sistema de sòl elevat consisteix en panells modulars col·locats sobre pedestals regulables sobre la llosa de formigó de l'edifici. Els panells solen estar fets d'acer, alumini o materials compostos, sovint amb un acabat superficial durador. L'espai a sota, normalment de 12 a 24 polzades d'alçada, permet un flux d'aire de refrigeració i un cablejat organitzat sense desordenar l'espai de treball de dalt. Penseu-hi com un mini soterrani per als vostres servidors, però en lloc d'emmagatzemar coses antigues, està ple d'aire refrigerat i cables ben encaminats.

Història dels pisos sobreelevats

Els pisos elevats no sempre van ser un estàndard als centres de dades. Es van originar als edificis d'oficines a la dècada de 1960 per amagar el cablejat elèctric. A mesura que els servidors es feien més intensius en calor, els pisos elevats van evolucionar per gestionar els requisits de refrigeració a més de la gestió de cables. Avui en dia, són un component d'infraestructura de missió crítica.

Avantatges dels pisos elevats

Solucions de refrigeració eficients

Els centres de dades generen quantitats enormes de calor. Els sòls elevats actuen com a conducte per a l'aire fred , ajudant a mantenir les temperatures òptimes per als servidors. Sense una refrigeració adequada, els servidors es poden sobreescalfar, provocant temps d'inactivitat o danys permanents.

Com els pisos elevats milloren el flux d'aire

El ple sota el terra elevat actua com un canal de baixa resistència per a l'aire fresc. Les unitats CRAC empenyen l'aire refrigerat a aquest espai i les rajoles perforades permeten que l'aire fred pugi directament on es necessita.

Contenció del passadís fred/calent

Els sòls elevats permeten una configuració de passadís fred/passadís calent , separant l'aire fred de l'escapament calent. Això millora l'eficiència de refrigeració, redueix els costos energètics i prevé punts calents.

Gestió i organització de cables

Els sòls elevats proporcionen un espai ocult i estructurat per a tots els cables d'alimentació, xarxa i fibra òptica, reduint el desordre i els perills.

Cablejat estructurat

Cada tipus de cable té un recorregut designat sota el terra. Això garanteix seguretat, fàcil resolució de problemes i una organització ordenada.

Fàcil manteniment i actualitzacions

Els tècnics poden aixecar panells per accedir als cables sense molestar l'equip de dalt, facilitant el manteniment i les actualitzacions.

Flexibilitat i preparació per al futur

Els centres de dades actualitzen constantment els equips. Els sòls elevats permeten una fàcil reconfiguració , fent les instal·lacions més adaptables i estalviant costos a llarg termini.

Components d'un sistema de sòl elevat

Panells de terra

Normalment, de 24 x 24 polzades , aquests panells poden suportar càrregues pesades i són desmuntables per accedir fàcilment al terra.

Pedestals i lligams

Els pedestals donen suport als panells a una alçada determinada, mentre que els lligams proporcionen una estabilitat addicional per a equipament pesat.

Ple sota terra

Aquest espai buit canalitza els cables d'aire, potència i dades de manera eficient i segura. El disseny òptim del ple té un paper vital en l'eficiència de la refrigeració tèrmica i el compliment de les normes de seguretat.

Estratègies de refrigeració en centres de dades

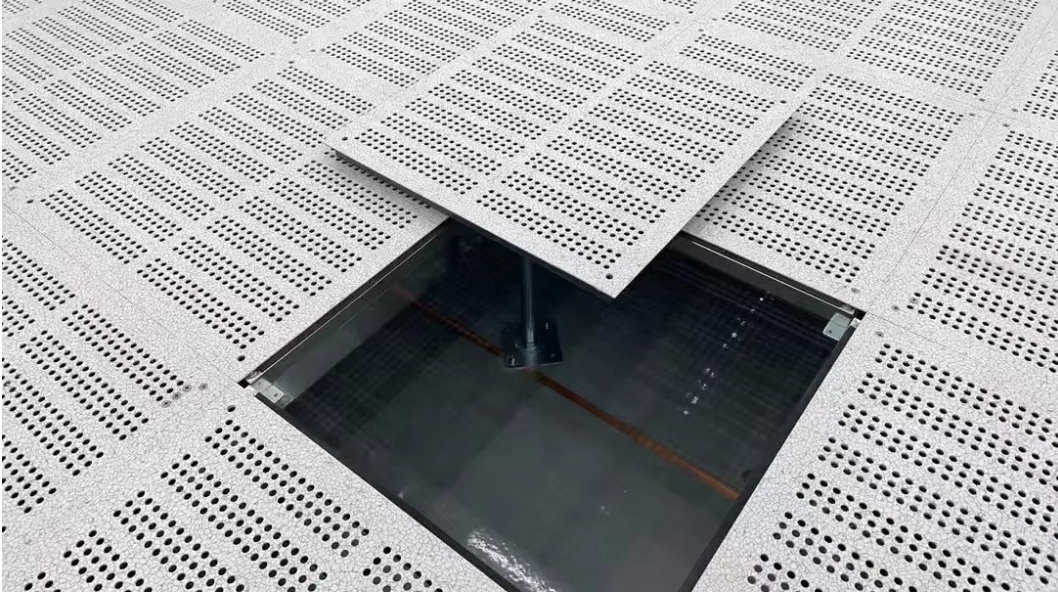

Rajoles perforades i ventilacions

Aquests permeten que l'aire refrigerat del ple pugi als passadissos del servidor, garantint un refredament uniforme.

Optimització del flux d'aire

El modelatge CFD ajuda a predir els patrons de flux d'aire per a ajustaments de refrigeració precisos.

Integració amb sistemes de climatització

Els sòls elevats funcionen conjuntament amb les unitats HVAC i CRAC per oferir una refrigeració eficient i un estalvi energètic.

Estratègies de gestió de cables

Separació de dades i potència

La separació dels cables d'alimentació i de dades evita interferències i redueix els riscos d'incendi.

Safates de cables i conductes

Les safates dedicades protegeixen els cables i simplifiquen futures ampliacions.

Consideracions de seguretat

La gestió adequada dels cables redueix els perills d'enfrontaments, millora la supressió d'incendis i garanteix el compliment de la normativa.

Sòls elevats vs. dissenys alternatius

Solucions de cablejat aeri

Alguns centres de dades utilitzen bastidors de cablejat aeri, però això pot obstruir el flux d'aire i complicar el manteniment.

Sòls de lloses sense accés elevat

Els sòls de lloses directes són més barats inicialment, però manquen de flexibilitat i compliquen les actualitzacions futures.

Pros i contres

Sòls elevats: alta eficiència de refrigeració, excel·lent gestió de cables, manteniment flexible i fàcil, major cost inicial.
Les configuracions alternatives ofereixen una capacitat de refrigeració moderada, ofereixen opcions restringides d'encaminament de cables, presenten una flexibilitat reduïda, compliquen el manteniment rutinari i tenen una inversió inicial menor.

Reptes i limitacions

Consideracions de càrrega de pes

Els panells tenen límits; equips molt pesats poden requerir sòls reforçats.

Factors de cost

Els sòls elevats costen més inicialment, però sovint estalvien diners a llarg termini gràcies a una millor refrigeració i flexibilitat.

Instal·lació i Manteniment

Requereix una planificació precisa i tècnics formats per evitar danys i mantenir l'eficiència del flux d'aire.

Tendències futures en el paviment del centre de dades

Solucions de refrigeració innovadores

La refrigeració líquida, la refrigeració en fila i la gestió del flux d'aire impulsada per IA poden complementar o reduir la dependència dels sòls elevats en el futur.

Gestió intel·ligent de cables

Els sensors intel·ligents i els conductes modulars poden automatitzar el seguiment i el manteniment dels cables, optimitzant encara més l'espai sota el terra.

Conclusió

Els pisos elevats són més que una opció de disseny: són un component crític dels centres de dades moderns. Proporcionen de refrigeració eficient , una gestió de cables organitzada i flexibilitat per a futures actualitzacions . Tot i que comporten certs costos i dificultats d'instal·lació, els avantatges que aporten en eficiència operativa, estalvi d'energia i seguretat els fan indispensables per al desplegament de servidors a gran escala.

Comprendre el paper dels pisos elevats ajuda a explicar per què pràcticament tots els centres de dades moderns adopten aquest sistema. Tant si planifiqueu una instal·lació nova com si en optimitzeu una existent, els pisos elevats segueixen sent una pedra angular de la infraestructura del centre de dades.
