Guia d'instal·lació de sòl elevat (pas a pas)

Els sistemes de sòl elevat són ara molt comuns en edificis comercials moderns, centres de dades, oficines, sales de control i instal·lacions tecnològiques. Podeu pensar en un pis elevat com un camí ocult sota el vostre espai de treball: un espai on els cables, els cables, els sistemes de refrigeració i els serveis públics poden funcionar sense fer un embolic per sobre del terra.

Si teniu previst actualitzar un centre de dades o remodelar una oficina, saber com instal·lar un sòl elevat us pot estalviar temps, diners i problemes futurs. Aquesta guia completa explica cada pas de la instal·lació del sòl elevat, des de la preparació fins a la comprovació final.

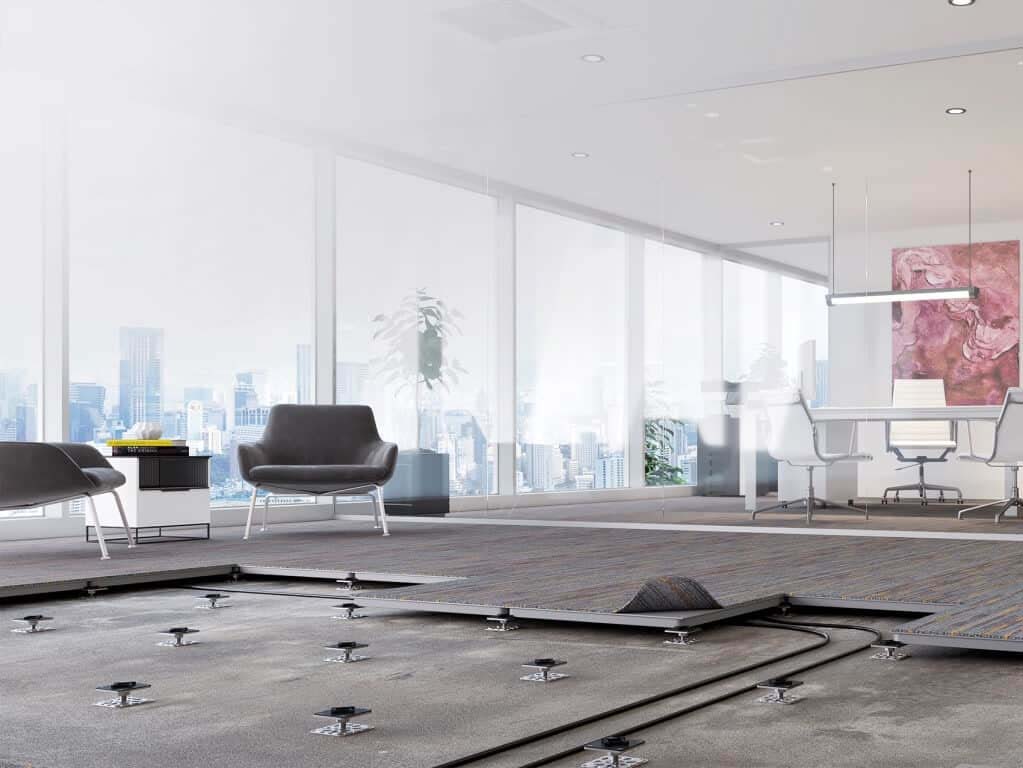

Introducció als sistemes de sòl elevat

Un sistema de sòl elevat està fet de panells desmuntables subjectats per suports ajustables. L'espai buit entre el pis real i el pis elevat crea una zona oculta que conté cables elèctrics, cables de dades, conductes de climatització i altres serveis públics.

Aquesta solució de sòl intel·ligent proporciona flexibilitat, fàcil accés i millor rendiment de l'edifici. És per això que és una opció popular en llocs que depenen de la tecnologia.

Què és un pis elevat?

Un pis elevat, també anomenat pis d'accés, és un segon pis construït sobre la base de formigó original de l'edifici. Crea una superfície més alta sostinguda per pedestals, de vegades amb bigues addicionals anomenades cordons.

L'espai de sota es pot utilitzar per organitzar perfectament:

• Cablejat elèctric

• Cables de dades

• Xarxes de fibra òptica

• Sistemes de refrigeració

• Línies de fontaneria

• Sistemes d'automatització d'edificis

A causa del seu disseny modular, cada panell es pot treure sempre que es necessiti reparacions o actualitzacions.

Per què instal·lar un sòl elevat

Posar un sòl elevat aporta molts beneficis al dia a dia ia llarg termini.

Millor gestió de cables

Sense un sòl elevat, els cables sovint s'emboliquen i s'emboliquen. Un terra elevat els dóna el seu propi espai, mantenint els cables nets i segurs. Això fa que la solució dels problemes sigui més ràpida i millora la seguretat en el treball.

Millor flux d'aire

Als centres de dades, l'aire fresc es pot enviar a través de panells especials del sòl amb forats, que va directament als bastidors d'equips. Aquesta refrigeració centrada estalvia energia i ajuda a mantenir les màquines a la temperatura adequada.

Fàcil de mantenir i accedir

A diferència dels pisos normals, on els cables i les canonades estan amagats a les parets o al sostre, un sòl elevat us permet arribar ràpidament als serveis públics que hi ha a sota; només heu d'aixecar un panell.

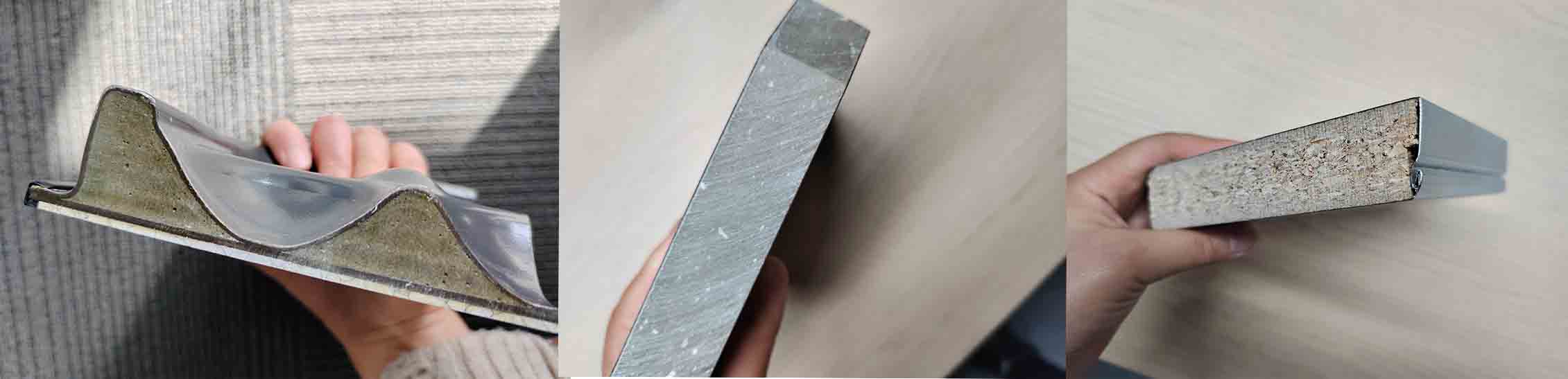

Tipus de sistemes de sòl elevat

El sistema de sòl que trieu depèn de les necessitats del vostre projecte.

Terres Sobreelevades d'acer de ciment

Aquests panells tenen una carcassa exterior d'acer plena d'un material semblant al ciment. Són molt forts, resistents al foc i de llarga durada.

Bo per a:

• Centres de dades

• Sales de servidors

• Centres de control

Sòls elevats amb sulfat de calci

Fabricats amb sulfat de calci dens, aquests panells són excel·lents per reduir el soroll i resistir el foc.

S'utilitza habitualment en:

• Oficines corporatives

• Escoles

• Edificis comercials

Terres sobreelevades amb nucli de fusta

Aquests panells utilitzen un nucli de fusta fort amb recobriments protectors o cobertes d'acer.

Els beneficis inclouen:

• Pes lleuger

• Baix cost

• Fàcil de moure i instal·lar

Eines i materials que necessitareu

Abans de començar a instal·lar, prepara totes les eines i subministraments.

Eines bàsiques

• Nivell làser

• Línia de guix

• Cinta mètrica

• Nivell d'esperit

• Tornavisos

• Trepant elèctric

• Maça de goma

• Elevador de panells

• Guants de seguretat

• Ulleres de seguretat

Materials

• Panells de terra elevat

• Pedestals regulables (suports)

• Llargs (bigues de connexió)

• Adhesius (cola)

• Elements de fixació (cargols o cargols)

• Talls de vora

Tenir-ho tot al lloc abans de començar ajudarà a evitar retards.

Planificació abans de la instal·lació

Preparar-se sovint és més important que la pròpia instal·lació.

Consulteu el lloc

Mireu la zona on instal·leu el terra.

Comproveu:

• Esquerdes a la superfície

• Humitat o humitat

• Danys a l'estructura

• Formigó desigual

Solucioneu qualsevol problema abans de seguir endavant.

Mesura i planifica el disseny

Prendre mesures exactes és molt important.

Feu un plànol detallat que mostri:

• Mides de les habitacions

• On anirà l'equip

• Camins per cables

• Zones per al flux d'aire

• Posicions dels panells d'accés

Un bon disseny redueix el malbaratament de materials i fa que la feina sigui més eficient.

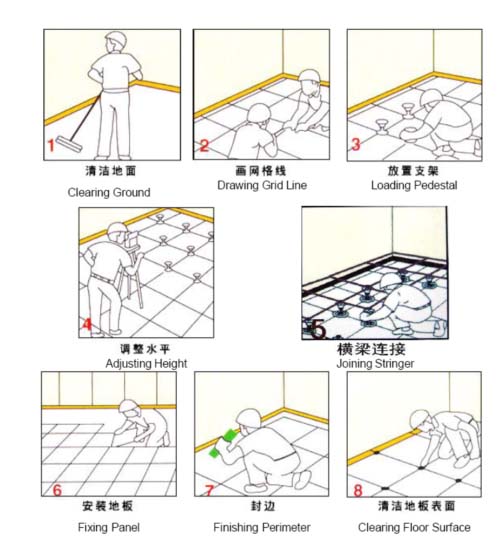

Pas 1: prepareu el subsòl

La qualitat del sòl elevat decideix com anirà tot el projecte.

Què fer primer:

• Traieu la pols i els residus

• Netegeu les taques d'oli i greix

• Arreglar esquerdes i zones danyades

• Si cal, poseu una barrera d'humitat

El subsòl ha d'estar sec, net i sòlid abans de començar la instal·lació.

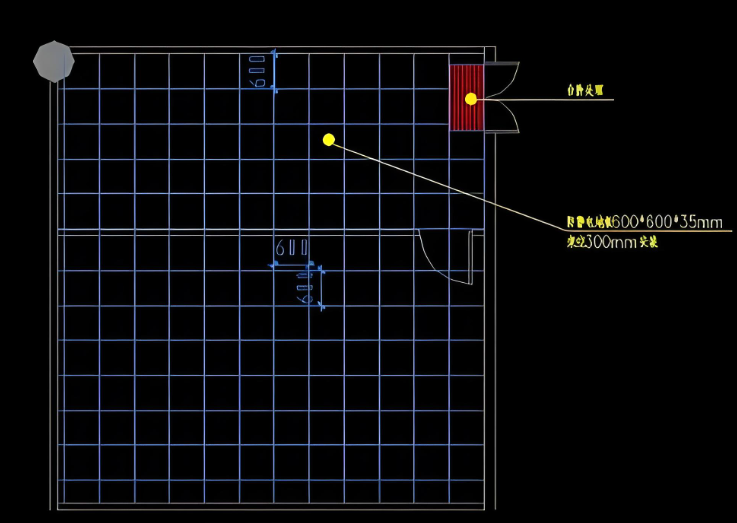

Pas 2: dibuixeu les línies de la quadrícula

Penseu en la quadrícula com el mapa de tot el sistema de sòl elevat.

Utilitzant un nivell làser i una línia de guix:

• Establir un punt de referència

• Marca on es creuen les línies de la quadrícula

• Comproveu la mida de l'habitació

• Assegureu-vos que els panells s'alineen correctament

Ser precís en aquest pas ajuda a evitar problemes d'alineació més endavant.

Pas 3: col·loqueu els pedestals

Els pedestals són el suport principal del sòl elevat.

Com instal·lar-los:

• Apliqueu cola de pedestal

• Col·loqueu els pedestals segons la quadrícula

• Fixeu cada pedestal de manera segura

• Deixeu assecar la cola

Pautes per a l'espai entre pedestals

La majoria dels sistemes utilitzen una mida estàndard de 600 mm × 600 mm.

Però l'espaiat pot canviar en funció de:

• Quant de pes ha de suportar el terra

• La mida dels panells

• Normes de construcció

Seguiu sempre el que recomana el fabricant.

Pas 4: ajusteu i anivelleu els pedestals

Aquest pas necessita un treball molt acurat.

Utilitzeu un nivell làser per posar cada pedestal a l'alçada correcta.

Assegureu-vos de:

• Tots els pedestals tenen la mateixa alçada

• La superfície és plana amb una petita tolerància

• Tot està alineat correctament a la sala

Fins i tot les petites diferències d'alçada poden fer que el sòl sigui inestable o que es vegi malament.

Preneu-vos el temps aquí.

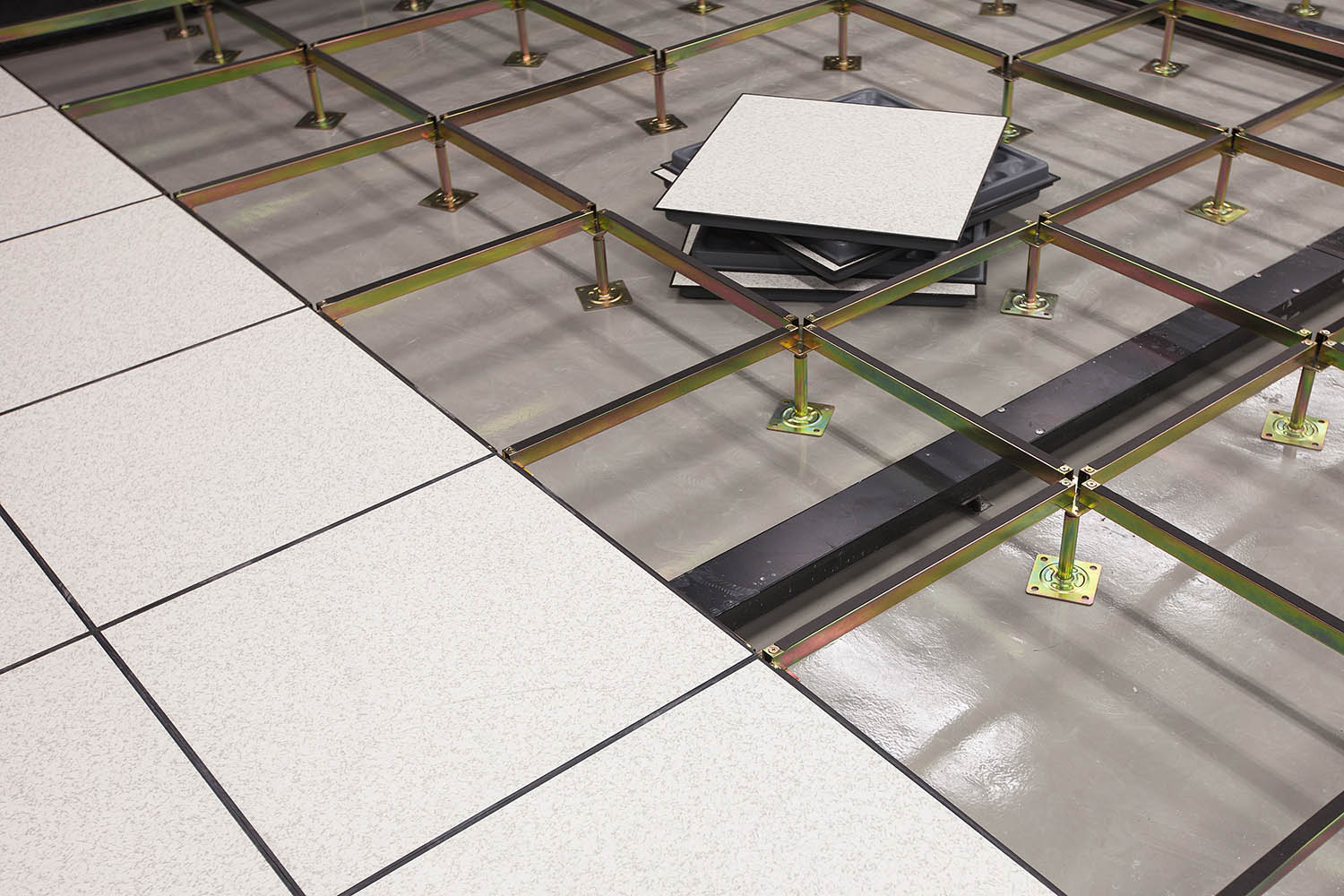

Pas 5: instal·leu Stringers

Els cordons connecten els pedestals i fan que el terra sigui més fort.

Com instal·lar:

• Col·loqueu cordons entre els pedestals

• Fixeu-los amb cargols o clips

• Comproveu que siguin rectes

• Estrènyer totes les connexions

Els cordons ajuden a repartir el pes de manera uniforme i eviten que el terra es mogui massa.

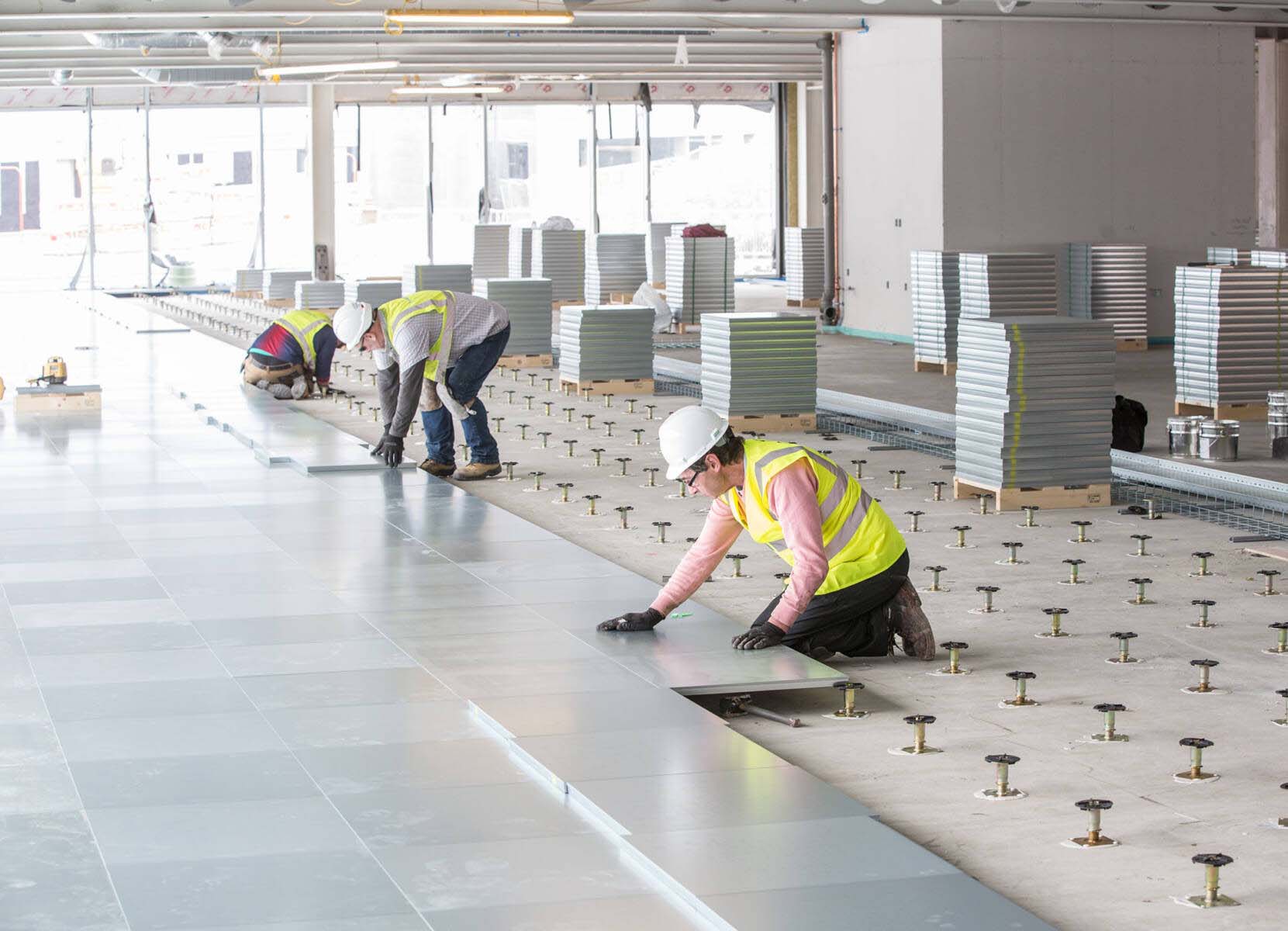

Pas 6: col·loqueu els panells del sòl elevat

Ara ve la part més visible de la feina.

Comença en un racó i creua l'habitació.

Per a cada panell:

• Baixeu-lo amb cura a la part superior dels pedestals

• Assegureu-vos que s'asseu correctament

• Comproveu que estigui alineat amb els panells al costat

• Assegureu-vos que la superfície estigui plana

Un elevador de panells facilita la manipulació i ajuda a evitar danys.

Tallar panells al voltant d'obstacles

Les habitacions solen tenir columnes, canonades o parets irregulars.

En tallar panells:

• Mesura dues vegades

• Talla una vegada

• Utilitzeu eines aprovades pel fabricant

• Segellar les vores tallades si cal

Els talls precisos permeten que el terra tingui un bon aspecte i funcioni bé.

Pas 7: Comprovació i prova finals

Abans d'acabar el projecte, feu una inspecció completa.

Comprovar:

• Alineació del panell

• Que nivell està el terra

• Si l'estructura és estable

• Si els pedestals són segurs

• Connexions de lligams

• La qualitat de l'acabat superficial

Feu proves de càrrega si el projecte ho requereix.

Una inspecció acurada fa que el sòl duri molt de temps.

Errors comuns d'instal·lació que cal evitar

Fins i tot els instal·ladors experimentats poden cometre errors.

Els errors comuns inclouen:

• Mala preparació del sòl

• Espai de pedestals incorrecte

• No s'anivella correctament

• Panells que no estan alineats

• Ignorant les instruccions del fabricant

• Apressar la inspecció final

Evitar aquests errors fa que el sòl funcioni millor i duri més.

Consells de manteniment després de la instal·lació

La instal·lació és només el començament.

El manteniment regular inclou:

• Comprovació de panells solts

• Neteja de l'espai sota el terra

• Assegureu-vos que els pedestals siguin estables

• Mantenir els cables organitzats

• Substitució ràpida de peces danyades

El manteniment rutinari fa que el sistema funcioni bé durant molts anys.

Consells de seguretat durant la instal·lació

La seguretat mai no hauria de ser una idea posterior.

Seguiu aquestes regles:

• Porteu equip de seguretat en tot moment

• Aixeca els objectes pesats correctament per evitar lesions

• Mantenir netes les zones de treball

• Seguiu les normes de seguretat elèctrica

• Assegureu les seccions de terra sense acabar perquè ningú ensopegui o caigui

Un lloc de treball segur protegeix els treballadors i evita accidents costosos.

Factors de cost per a la instal·lació de sòl elevat

Diverses coses afecten el cost total.

Els factors principals inclouen:

Tipus de material

Els panells d'acer de ciment solen costar més que els panells de nucli de fusta.

Alçada del pis

Els pisos més alts necessiten pedestals més llargs i suport addicional, cosa que afegeix un cost.

Capacitat de càrrega

Els sistemes més forts fets per a centres de dades generalment costen més.

Costos laborals

Els dissenys complexos i les feines grans requereixen més treballadors i més temps.

Acabats

Els revestiments de luxe com la pedra, les rajoles de catifes o el laminat d'alta pressió poden augmentar molt el pressupost.

Instal·lació professional vs fer-ho tu mateix

Heu d'instal·lar un terra elevat per vosaltres mateixos?

Per als projectes d'oficines petites, els aficionats al bricolatge experimentats poden tenir èxit si planifiquen amb cura.

Tanmateix, les grans instal·lacions solen anar millor amb contractistes professionals perquè ofereixen:

• Coneixements tècnics

• Finalització més ràpida del treball

• Complir les normes i normes de construcció

• Protecció de garantia

• Eines especials

Per a llocs crítics com els centres de dades, contractar un professional sol ser una inversió més intel·ligent.

Conclusió

Un sistema de sòl elevat és més que una superfície més alta: és una base d'infraestructura que admet tecnologia moderna, bon flux d'aire i operacions flexibles de l'edifici. Seguint un procés d'instal·lació pas a pas, des de la preparació del subsòl fins a la inspecció final, podeu construir un sòl elevat fort i d'alt rendiment que duri dècades.

Recordeu que una instal·lació reeixida depèn de tres coses clau: una planificació acurada, una anivellació precisa i controls de qualitat estrictes. Fes-los bé, i tota la resta caurà al seu lloc com peces d'un trencaclosques ben fet.

Preguntes freqüents (FAQ)

Quant de temps triga la instal·lació del sòl elevat?

Una instal·lació típica d'oficina pot trigar uns quants dies, mentre que un gran projecte de centre de dades pot trigar diverses setmanes, depenent de la mida i la complexitat.

Quina és l'alçada estàndard del sòl elevat?

La majoria dels sistemes oscil·len entre 150 mm i 600 mm, encara que alguns treballs especials poden necessitar alçades més altes.

Els sòls elevats poden suportar equipament pesat?

Sí. Els sistemes de sòl elevat resistents estan especialment dissenyats per contenir servidors, unitats d'emmagatzematge i equips industrials.

Amb quina freqüència s'han d'inspeccionar els pisos elevats?

Es recomana una inspecció professional almenys una vegada a l'any. Les instal·lacions d'alt trànsit o crítiques s'han de revisar més sovint.

Els sòls elevats són adequats per a oficines?

Absolutament. Les oficines modernes utilitzen pisos elevats per millorar la gestió del cable, la flexibilitat i l'aspecte, alhora que faciliten les actualitzacions tecnològiques futures.
