شرح نظام توزيع الهواء في الأرضية المرتفعة (تحسين نظام التدفئة والتهوية وتكييف الهواء)

المباني التجارية الحديثة تتطور باستمرار. يسعى المهندسون المعماريون إلى قدر أكبر من المرونة، ويطالب مديرو المرافق بخفض تكاليف التشغيل، ويتوقع شاغلوها بيئة داخلية مريحة طوال اليوم.

لتحقيق هذه الأهداف، تنتقل العديد من المباني إلى ما هو أبعد من أنظمة تكييف الهواء التقليدية القائمة على السقف وتعتمد أنظمة توزيع الهواء على الأرضيات المرتفعة ، والمعروفة باسم توزيع الهواء تحت الأرضية (UFAD) . أنظمة

فكر في نظام UFAD على أنه يحول الطابق بأكمله إلى طريق سريع جوي عملاق. فبدلاً من إرسال الهواء المكيف إلى الأسفل من الأعلى، ينتقل الهواء النقي أسفل الأرضية المرتفعة ويرتفع إلى حيث يحتاجه الركاب تمامًا. يمكن لهذا التغيير الطفيف في نمط تدفق الهواء أن يعزز بشكل كبير كفاءة الطاقة وجودة الهواء الداخلي بالإضافة إلى راحة شاغلي المبنى.

ولكن كيف يعمل بالضبط؟ ولماذا يختار المزيد من المباني استراتيجية التدفئة والتهوية وتكييف الهواء (HVAC) هذه؟

دعونا نتعمق.

مقدمة لأنظمة توزيع الهواء الأرضية المرتفعة

تعمل أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) التقليدية على توصيل الهواء من خلال مجاري الهواء المثبتة في الأسقف. على الرغم من أن هذا النهج قد تم استخدامه لعقود من الزمن، إلا أنه ليس دائمًا الطريقة الأكثر فعالية لتبريد أو تهوية المساحة.

تتبع أنظمة توزيع الهواء الأرضية المرتفعة نهجًا مختلفًا. إنهم يستخدمون المساحة المفتوحة أسفل أرضية الوصول المرتفعة كقاعة للهواء، مما يسمح بتوزيع الهواء المكيف مباشرة إلى المناطق المشغولة من خلال أجهزة نشر مثبتة على الأرض.

يمكن لهذا التصميم أن يقلل من هدر الطاقة مع توفير تحكم أكثر تخصيصًا في درجة الحرارة لشاغلي المبنى.

ما هو نظام توزيع الهواء المرتفع؟

يعد نظام توزيع الهواء تحت الأرضية للأرضيات المرتفعة أحد حلول التدفئة والتهوية وتكييف الهواء (HVAC). يقوم بتوزيع الهواء المعالج عبر القاعة المكتملة أسفل الأرضيات المرتفعة، بدلاً من استخدام قنوات الهواء المثبتة في السقف.

يعمل الفراغ الموجود أسفل الأرضية المرتفعة كقاعة مكتملة الضغط. يتم تغذية الهواء المعالج إلى هذه الغرفة، ومن ثم يتدفق إلى مناطق العمل من خلال ناشرات أرضية مثبتة في المواقع المناسبة.

يتميز وضع تزويد الهواء هذا بتوجيه أعلى وكفاءة أفضل.

المفهوم الأساسي

المفهوم بسيط بشكل مدهش.

على عكس أنظمة التبريد القائمة على السقف والتي تعالج الغرفة بأكملها، يوفر نظام UFAD الهواء البارد بالقرب من الأرضية. عندما يكتسب الهواء حرارة، فإنه يرتفع بشكل طبيعي، حاملاً الحرارة والملوثات والشوائب إلى شبكات الهواء الراجع.

تخلق هذه العملية بيئة أنظف وأكثر راحة مع استخدام طاقة أقل.

المكونات الرئيسية

يتكون نظام UFAD النموذجي من:

• ألواح أرضية مرتفعة للوصول

• ركائز قابلة للتعديل

• قاعة هواء تحت الأرضية

• الناشرون الأرضيون

• وحدات مناولة الهواء HVAC

• عودة الممرات الهوائية

• أنظمة التحكم والحساسات

تعمل هذه المكونات معًا على إنشاء شبكة توزيع هواء قابلة للتكيف بدرجة كبيرة.

كيف يعمل توزيع الهواء تحت الأرضية (UFAD).

يعد فهم عملية تدفق الهواء أمرًا أساسيًا لتقدير فوائد أنظمة UFAD.

عملية تدفق الهواء

تتبع العملية عمومًا الخطوات التالية:

1. يتم تكييف الهواء بنظام HVAC.

2. يدخل الهواء المكيف إلى القاعة السفلية.

3. يقوم ضغط الهواء بتوزيع الهواء في جميع أنحاء مساحة الجلسة المكتملة.

4. يقوم الناشرون الأرضيون بإطلاق الهواء إلى المناطق المحتلة.

5. يرتفع الهواء الدافئ بشكل طبيعي نحو السقف.

6. تعمل فتحات الهواء الخلفية على إزالة الهواء الدافئ.

وهذا يخلق دورة مستمرة من دوران الهواء النقي.

التقسيم الطبقي لدرجة الحرارة

أحد أهم المفاهيم في تصميم UFAD هو التقسيم الطبقي لدرجة الحرارة.

بدلاً من خلط كل هواء الغرفة معًا، تسمح أنظمة UFAD للهواء الدافئ بالارتفاع فوق المنطقة المحتلة.

نتيجة ل:

• يظل الركاب مرتاحين.

• يتم إنفاق طاقة أقل في تبريد المساحات العلوية غير المستخدمة.

• تتحسن كفاءة التدفئة والتهوية وتكييف الهواء (HVAC).

إنه يشبه سقي جذور النبات بدلاً من رش الحديقة بأكملها.

المكونات الرئيسية لنظام توزيع الهواء للأرضيات المرتفعة

يعتمد كل تثبيت ناجح لـ UFAD على العديد من المكونات المهمة التي تعمل معًا.

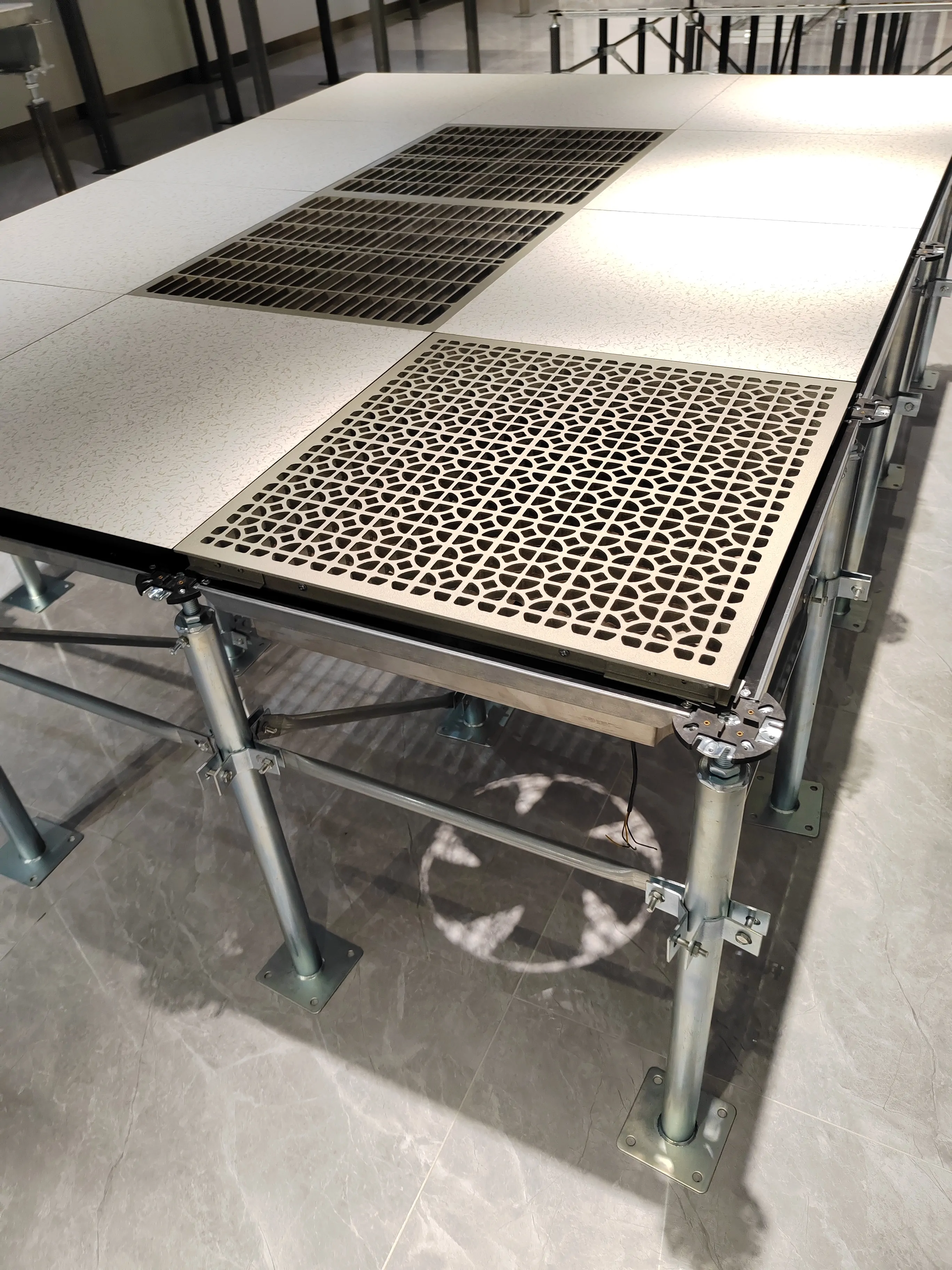

ألواح أرضية الوصول المرتفعة

الأرضية المرتفعة تخلق قاعة كاملة تحت الأرضية.

قد تشمل مواد اللوحة ما يلي:

• الواح اسمنتية فولاذية

• ألواح كبريتات الكالسيوم

• ألواح الألمنيوم

• ألواح خشبية مغلفة

يعتمد اختيار اللوحة غالبًا على متطلبات التحميل ومواصفات المشروع.

الجلسة العامة الجوية

تعمل الجلسة المكتملة بمثابة غرفة توزيع الهواء.

على عكس أنظمة مجاري الهواء التقليدية، تعمل المساحة الموجودة تحت الأرضية بأكملها كخزان هواء منخفض الضغط، مما يقلل من متطلبات مجاري الهواء ويزيد من المرونة.

الناشرون

يتحكم الناشرون الأرضيون في تدفق الهواء إلى المساحات المشغولة.

تسمح العديد من أجهزة النشر الحديثة للركاب بضبط ما يلي:

• حجم الهواء

• اتجاه الهواء

• إعدادات الراحة

هذا المستوى من التحكم الفردي يحسن بشكل كبير رضا المستخدم.

معدات التدفئة والتهوية وتكييف الهواء

توفر معدات التدفئة والتهوية وتكييف الهواء (HVAC) الهواء المكيف إلى الجلسة المكتملة.

قد يشمل ذلك:

• وحدات مناولة الهواء (AHUs)

• أنظمة حجم الهواء المتغير (VAV)

• المبردات

• مضخات حرارية

التكامل السليم ضروري لتحقيق الأداء الأمثل.

فوائد أنظمة توزيع الهواء الأرضية المرتفعة

لماذا يحدد المهندسون المعماريون والمهندسون بشكل متزايد أنظمة UFAD؟

تكمن الإجابة في المزايا التشغيلية العديدة التي تقدمها.

تحسين كفاءة الطاقة

يعد توفير الطاقة أحد أكبر الفوائد.

غالبًا ما تتطلب أنظمة UFAD ما يلي:

• قوة المروحة أقل

• ارتفاع درجات حرارة الهواء العرض

• تقليل خسائر القناة

يمكن لهذه العوامل مجتمعة أن تقلل من استهلاك طاقة التدفئة والتهوية وتكييف الهواء (HVAC) بشكل كبير.

جودة هواء داخلية أفضل

يتم تسليم الهواء النقي مباشرة إلى الأماكن المحتلة.

وفي الوقت نفسه، ترتفع الملوثات بشكل طبيعي وتتم إزالتها من خلال مسارات الهواء الراجعة.

تساعد هذه العملية على تقليل:

• تراكم الغبار

• الملوثات المحمولة جوا

• تركيزات ثاني أكسيد الكربون

والنتيجة هي بيئات داخلية أكثر صحة.

راحة محسنة للركاب

غالبًا ما يكون لدى الأشخاص تفضيلات مختلفة لدرجات الحرارة.

تسمح أنظمة UFAD بالتحكم الموضعي في تدفق الهواء، مما يمنح الركاب تأثيرًا أكبر على بيئتهم.

يؤدي ذلك إلى تحسين الرضا والإنتاجية بشكل عام في مكان العمل.

مرونة أكبر

تتغير تخطيطات المكتب بشكل متكرر.

الأرضيات المرتفعة تجعل من السهل:

• نقل محطات العمل

• إعادة تكوين الناشرون

• إضافة خدمات جديدة

• ترقية البنية التحتية

تقلل هذه المرونة من تكاليف التجديد بمرور الوقت.

تحسين التدفئة والتهوية وتكييف الهواء (HVAC) من خلال أنظمة UFAD

تحسين التدفئة والتهوية وتكييف الهواء (HVAC) هو المكان الذي تتألق فيه أنظمة UFAD حقًا.

انخفاض طاقة المروحة

نظرًا لأن الهواء ينتقل عبر قاعة كبيرة بدلاً من شبكات مجاري الهواء الواسعة، فإن فقد الضغط يكون أقل.

متطلبات الضغط المنخفض تعني:

• أحمال مروحة أصغر

• انخفاض استهلاك الكهرباء

• انخفاض تكاليف التشغيل

ارتفاع درجات حرارة الهواء العرض

قد توفر الأنظمة التقليدية الهواء بدرجة حرارة تبلغ حوالي 55 درجة فهرنهايت (13 درجة مئوية).

غالبًا ما تعمل أنظمة UFAD بفعالية مع درجات حرارة هواء الإمداد التي تتراوح بين 63 درجة فهرنهايت إلى 68 درجة فهرنهايت (17 درجة مئوية إلى 20 درجة مئوية).

وهذا يقلل من الطلب على التبريد ويزيد من كفاءة المبرد.

التوصيل الجوي حسب الطلب

يمكن لأنظمة التحكم الحديثة ضبط تدفق الهواء بناءً على:

• الإشغال

• درجة حرارة

• جودة الهواء الداخلي

• الجداول الزمنية

وهذا يمنع استخدام الطاقة غير الضرورية.

تطبيقات أنظمة توزيع الهواء الأرضية المرتفعة

تتميز أنظمة UFAD بأنها متعددة الاستخدامات ومناسبة للعديد من أنواع المباني.

مباني المكاتب

تستفيد المكاتب الحديثة من:

• تخطيطات مرنة

• راحة أفضل

• تحسين كفاءة الطاقة

هذه المزايا تجعل أنظمة UFAD جذابة بشكل خاص.

مراكز البيانات

في مراكز البيانات، يمكن أن تدعم المساحات الموجودة تحت الأرضية كلا من:

• توزيع الهواء

• إدارة الكابلات

تعمل هذه الوظيفة المزدوجة على زيادة استخدام المساحة إلى الحد الأقصى.

المرافق التعليمية

تستفيد المدارس والجامعات من:

• تحسين جودة الهواء الداخلي

• انخفاض تكاليف التشغيل

• ترتيبات الفصول الدراسية المرنة

مرافق الرعاية الصحية

تتطلب المستشفيات بيئات نظيفة وجيدة التحكم.

يمكن لأنظمة UFAD أن تساعد في تحسين فعالية التهوية وراحة المريض.

توزيع الهواء على الأرضية المرتفعة مقابل أنظمة التدفئة والتهوية وتكييف الهواء العلوية التقليدية

كيف يمكن مقارنة UFAD بأنظمة التدفئة والتهوية وتكييف الهواء التقليدية؟

مقارنة كفاءة تدفق الهواء

توفر أنظمة UFAD الهواء المكيف مباشرة للركاب.

يجب أن تقوم الأنظمة العلوية بتبريد حجم الغرفة بالكامل.

ونتيجة لذلك، غالبًا ما يوفر UFAD كفاءة فائقة.

مقارنة التثبيت

تتطلب الأنظمة العلوية مجاري هواء واسعة النطاق.

تعمل أنظمة UFAD على تقليل متطلبات مجاري الهواء ولكنها تتطلب أرضيات مرتفعة.

ستحدد متطلبات المشروع النهج الأكثر عملية.

مقارنة تكلفة دورة الحياة

على الرغم من أن أنظمة UFAD قد تنطوي على استثمار أولي أعلى، فإن العديد من المشاريع تحقق وفورات طويلة الأجل من خلال:

• انخفاض استهلاك الطاقة

• انخفاض تكاليف التجديد

• تحسين الكفاءة التشغيلية

اعتبارات التصميم

تتطلب أنظمة UFAD الناجحة تخطيطًا دقيقًا.

متطلبات ارتفاع الأرضية

تتطلب معظم التركيبات ارتفاعات أرضية تتراوح بين:

• 150 ملم

• 300 ملم

• 450 ملم

يعتمد الارتفاع المطلوب على تدفق الهواء ومتطلبات الخدمة.

وضع الناشر

يضمن وضع الناشر المناسب ما يلي:

• تدفق هواء موحد

• راحة الراكب

• أداء تبريد فعال

يمكن أن يؤدي الوضع السيئ إلى إنشاء نقاط ساخنة أو باردة.

التحكم في تسرب الهواء

التقليل من التسرب أمر ضروري.

الختم السليم يحسن:

• استقرار الضغط الجوي

• كفاءة الطاقة

• أداء التدفئة والتهوية وتكييف الهواء

التحديات والحلول المشتركة

لا يوجد نظام مثالي.

تواجه أنظمة UFAD تحديات، ولكن يمكن إدارة معظمها بفعالية.

إدارة الرطوبة

يمكن أن تؤثر الرطوبة على مكونات الأرضية.

يساعد التحكم والمراقبة المناسبين للرطوبة على منع مشكلات التكثيف.

تخطيط الصيانة

يجب أن تشمل عمليات التفتيش الروتينية ما يلي:

• الناشرون

• ألواح الأرضية

• نظافة الهواء المكتمل

• ضوابط التدفئة والتهوية وتكييف الهواء

الصيانة الوقائية تضمن الأداء على المدى الطويل.

تكاليف الاستثمار الأولية

تزيد الأرضيات المرتفعة من تكاليف البناء الأولية.

ومع ذلك، فإن العديد من أصحاب المباني يستردون هذه التكاليف من خلال توفير الطاقة والمرونة التشغيلية.

الاتجاهات المستقبلية في أنظمة UFAD

تستمر التكنولوجيا في تحسين أداء UFAD.

تكامل المباني الذكية

ترتبط الأنظمة الحديثة بشكل متزايد بما يلي:

• أنظمة إدارة المباني

• أجهزة استشعار إنترنت الأشياء

• منصات مراقبة الإشغال

وهذا يتيح تحكمًا أكثر دقة.

عناصر التحكم في التدفئة والتهوية وتكييف الهواء (HVAC) المعتمدة على الذكاء الاصطناعي

يمكن للذكاء الاصطناعي تحليل ظروف البناء في الوقت الحقيقي.

قد تقوم أنظمة UFAD المستقبلية بتحسين ما يلي تلقائيًا:

• تدفق الهواء

• درجة حرارة

• استخدام الطاقة

• راحة الراكب

سيؤدي هذا إلى تحسين الكفاءة والاستدامة.

خاتمة

تمثل أنظمة توزيع الهواء ذات الأرضية المرتفعة واحدة من أكثر الاستراتيجيات فعالية لتحسين أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) في المباني الحديثة. من خلال الاستفادة من المساحة الموجودة تحت الأرضية كمساحة لتوصيل الهواء، توفر أنظمة UFAD الهواء المكيف مباشرة إلى المناطق المشغولة، مما يحسن كفاءة الطاقة وجودة الهواء الداخلي وراحة الركاب.

بالمقارنة مع أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) التقليدية، توفر UFAD العديد من المزايا الجذابة، بما في ذلك استهلاك طاقة أقل للمروحة، ودرجات حرارة هواء أعلى للإمداد، ومرونة أكبر، وتحسين التحكم في درجة الحرارة. هذه المزايا تجعله خيارًا شائعًا بشكل متزايد للمكاتب ومراكز البيانات والمرافق التعليمية ومباني الرعاية الصحية والبيئات التجارية الأخرى.

على الرغم من أن النشر الفعال يتطلب تصميمًا دقيقًا، وتخطيطًا عقلانيًا للناشرات، والتحكم في تسرب الهواء، والصيانة المنتظمة، إلا أن مزاياه التشغيلية على المدى الطويل عادةً ما تعوض التكاليف الأولية. ومع التقدم المستمر لحلول البناء الذكية وأنظمة التحكم القائمة على الذكاء الاصطناعي، فإن توزيع الهواء تحت الأرضية للأرضيات المرتفعة سوف يكتسب تطبيقًا أوسع في تصميم المباني المستدام وعالي الكفاءة من الآن فصاعدا.

بالنسبة للمؤسسات التي تسعى إلى تحسين كفاءة التدفئة والتهوية وتكييف الهواء (HVAC) مع إنشاء بيئات داخلية أكثر صحة وقدرة على التكيف، فإن نظام توزيع الهواء المرتفع المصمم جيدًا من Dawn Modular Floor هو حل يستحق النظر فيه.
